Diques de Gdansk
CARACTERÍSTICAS

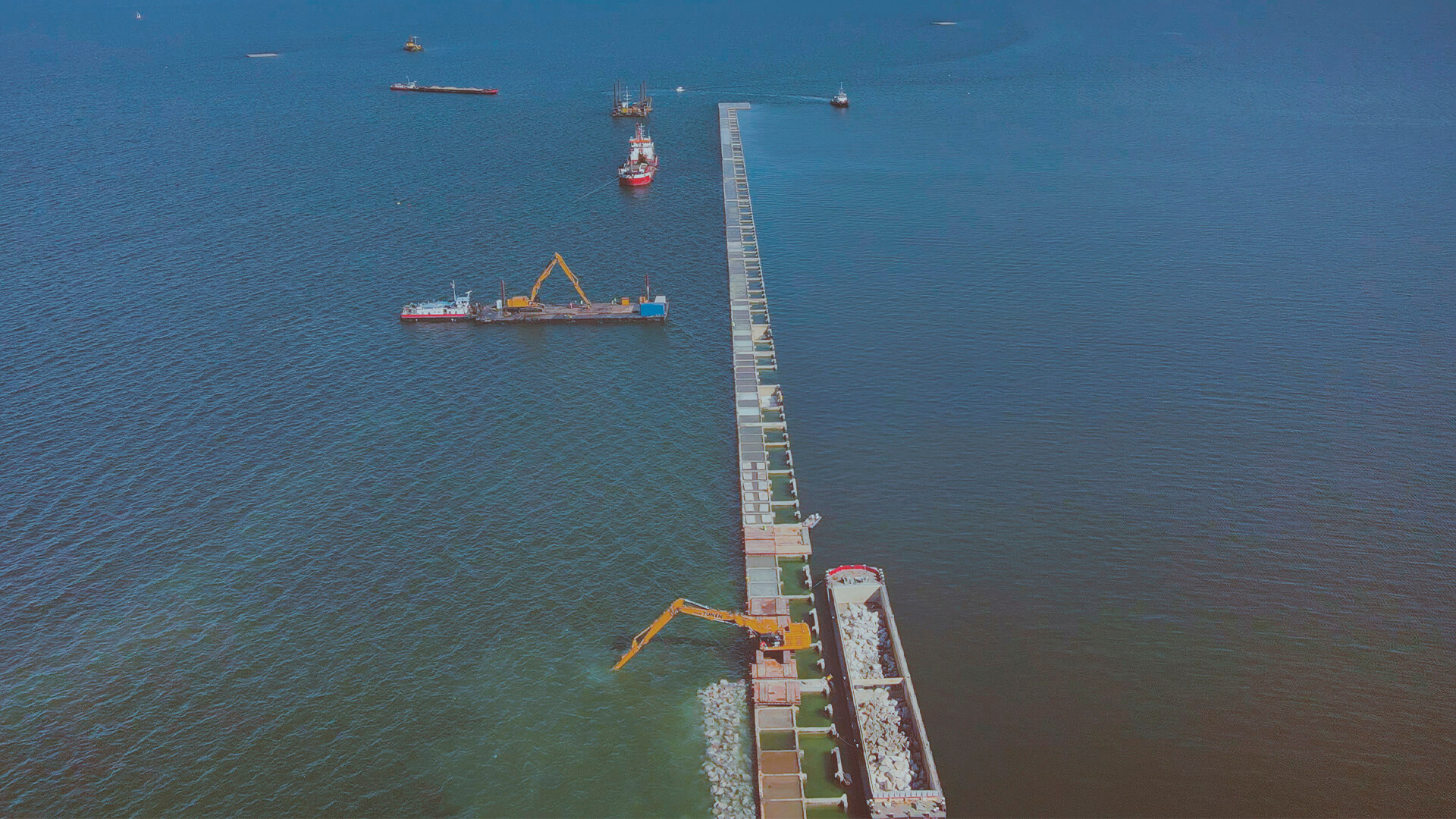

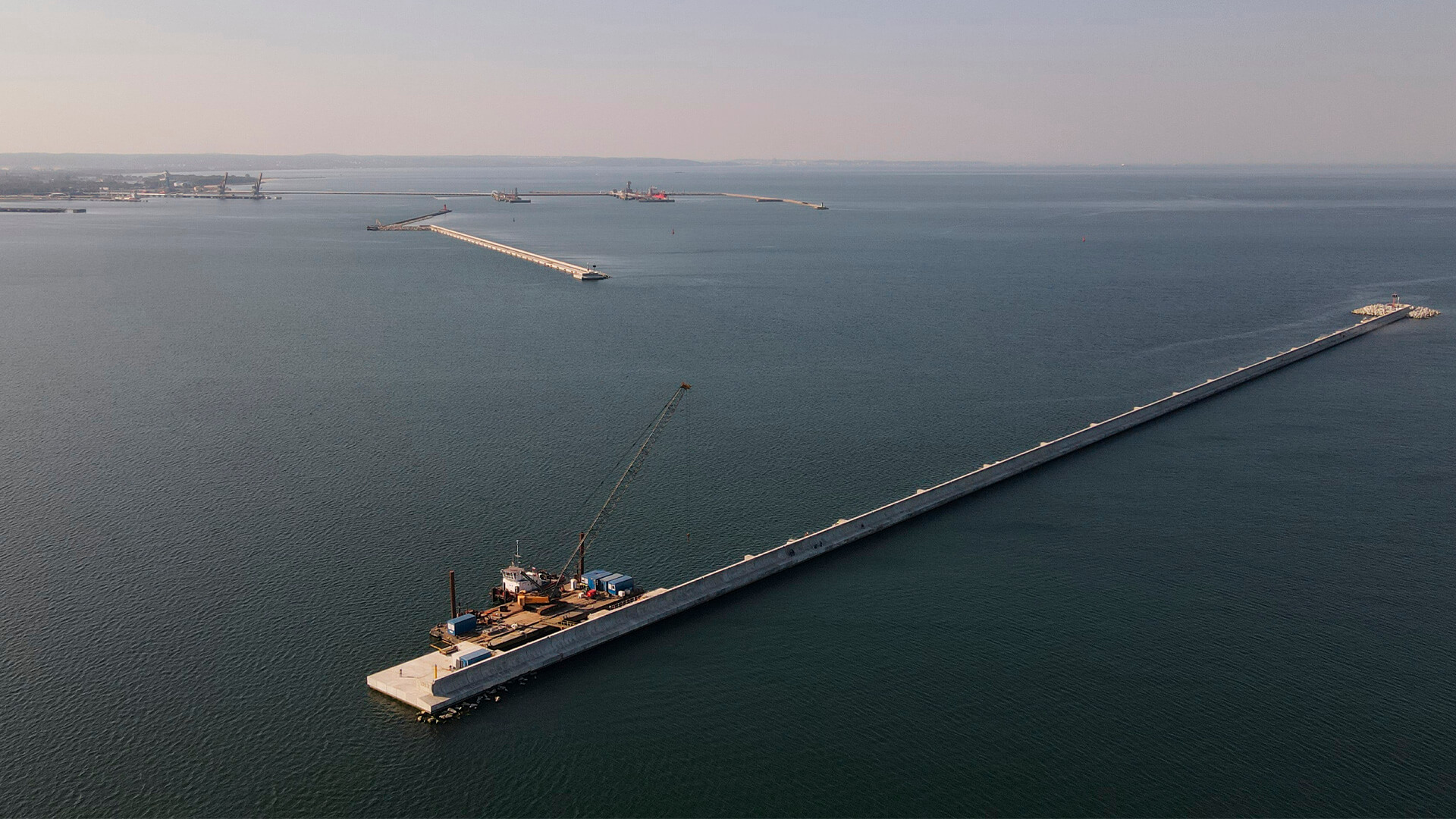

Dos diques de abrigo, “Extension” de 846 metros de longitud y “New” de 830, constituidos por 38 cajones flotantes de hormigón armado, núcleo de arena, manto de protección de escollera y capa de protección formada por tetrápodos. La superestructura está constituida parcialmente por elementos prefabricados, incluyendo un botaolas hasta una cota de +5 m. s. n. m., 30 bolardos y las defensas.

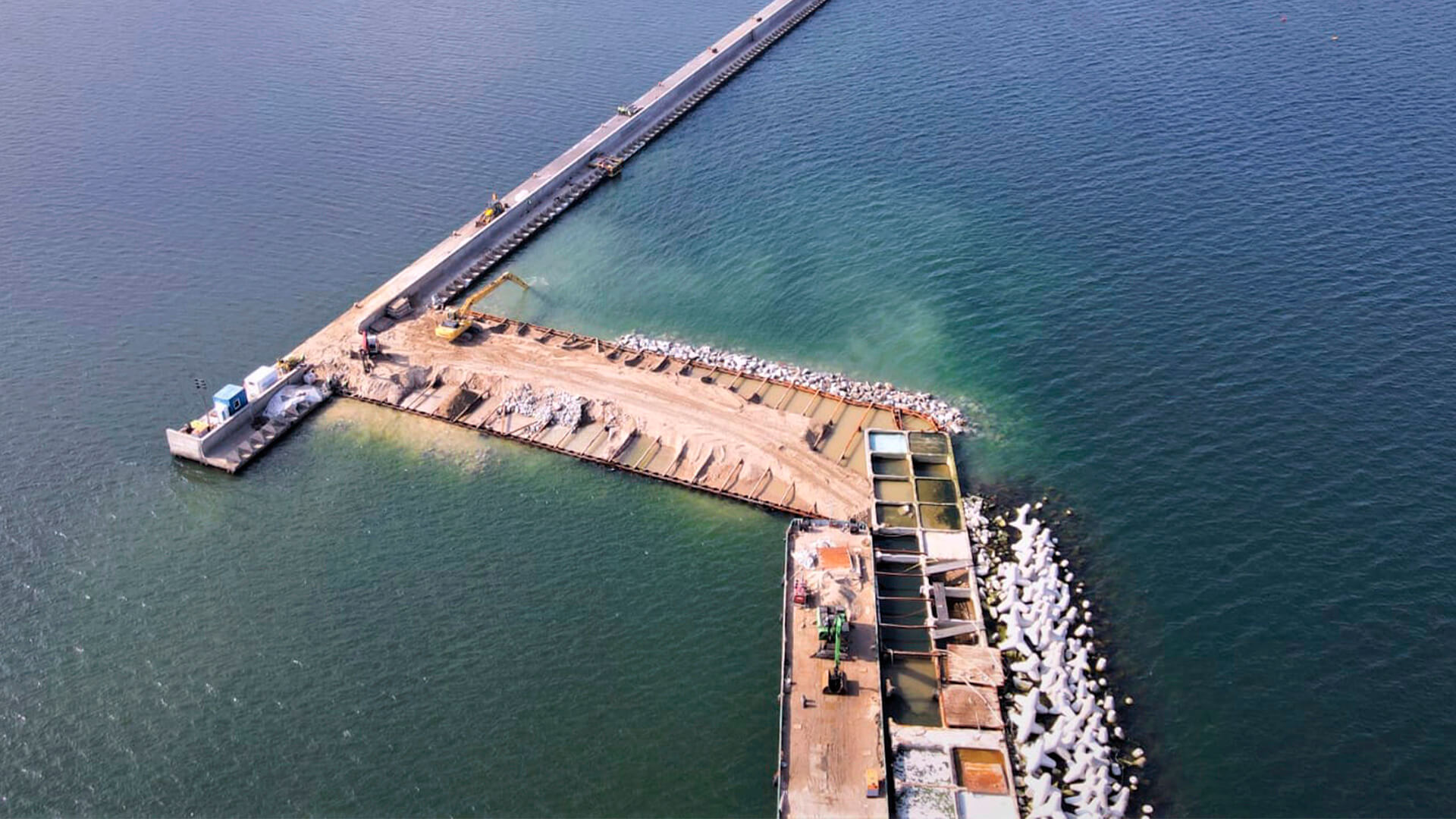

El “Extensión” es una prolongación de un dique exento preexistente, conectándose ambos a través de una plataforma de transición conformada por pilotes y tablestacas. El “New” es un nuevo dique exento, próximo a los anteriores.
– Dragado de arena y limos: 421.000 m3.
– Rellenos de arena: En el fondo se han rellenado 170.000 m3, en las celdas de los cajones 160.000 y en el núcleo del dique 175.000.
– Banquetas de piedra: 84.600 t

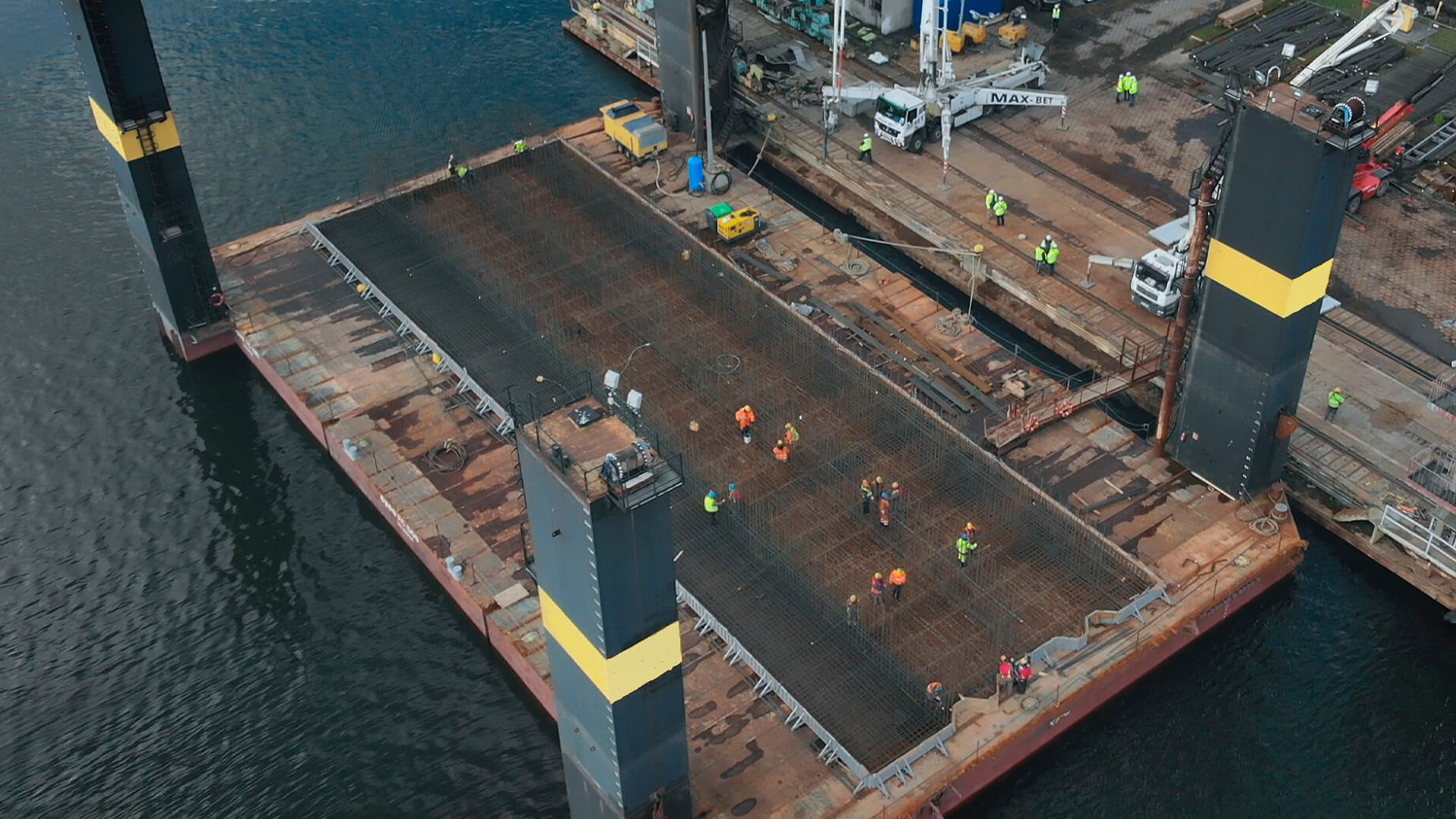

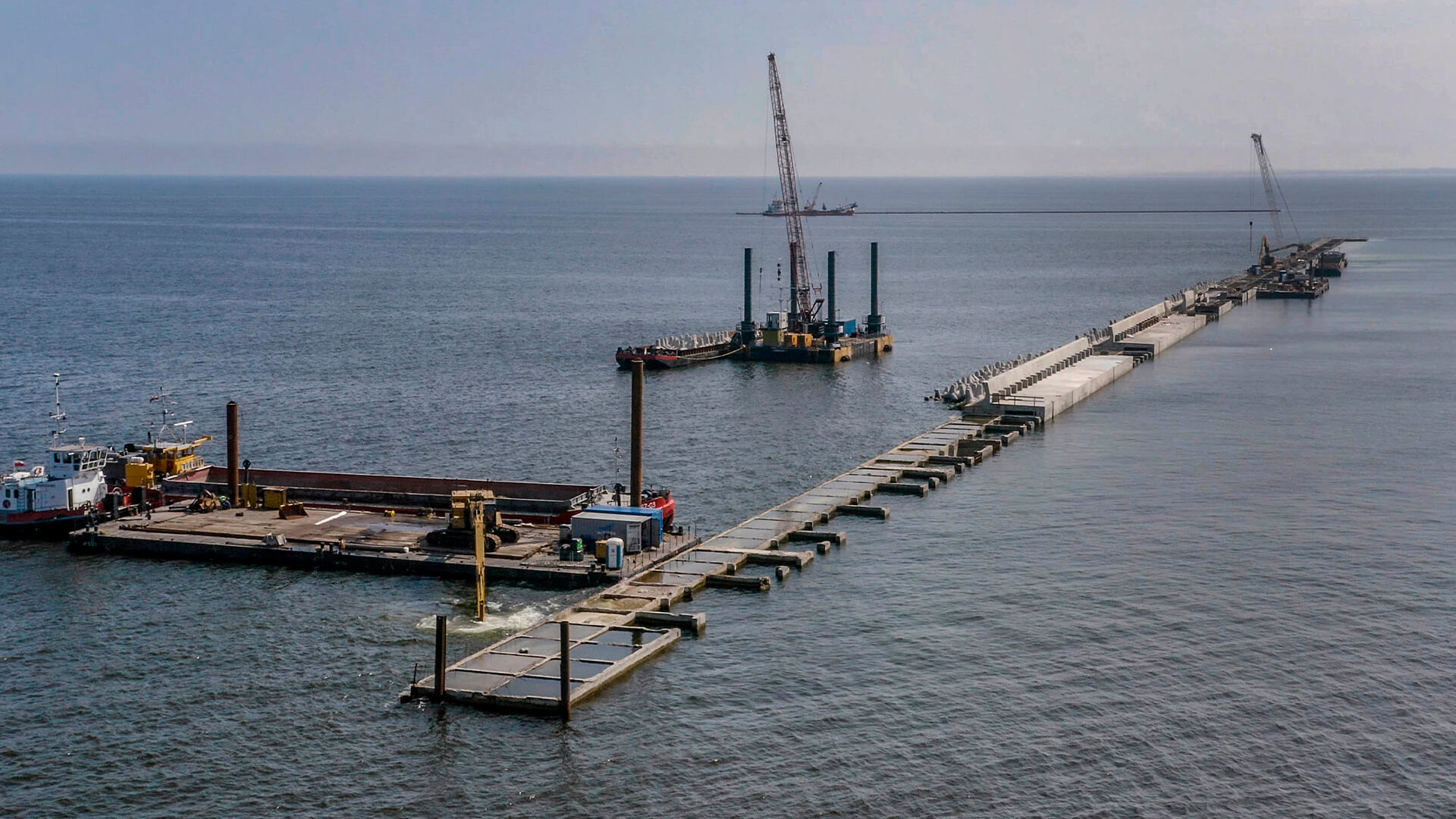

– Cajones flotantes de hormigón: 38 unidades de 48 metros de eslora, 10 de manga y puntal de 13,40. Con ventanas antirreflejantes.
– Hormigón armado HA-30: En cajones 55.000 m3 y en la superestructura 25.000 m3.

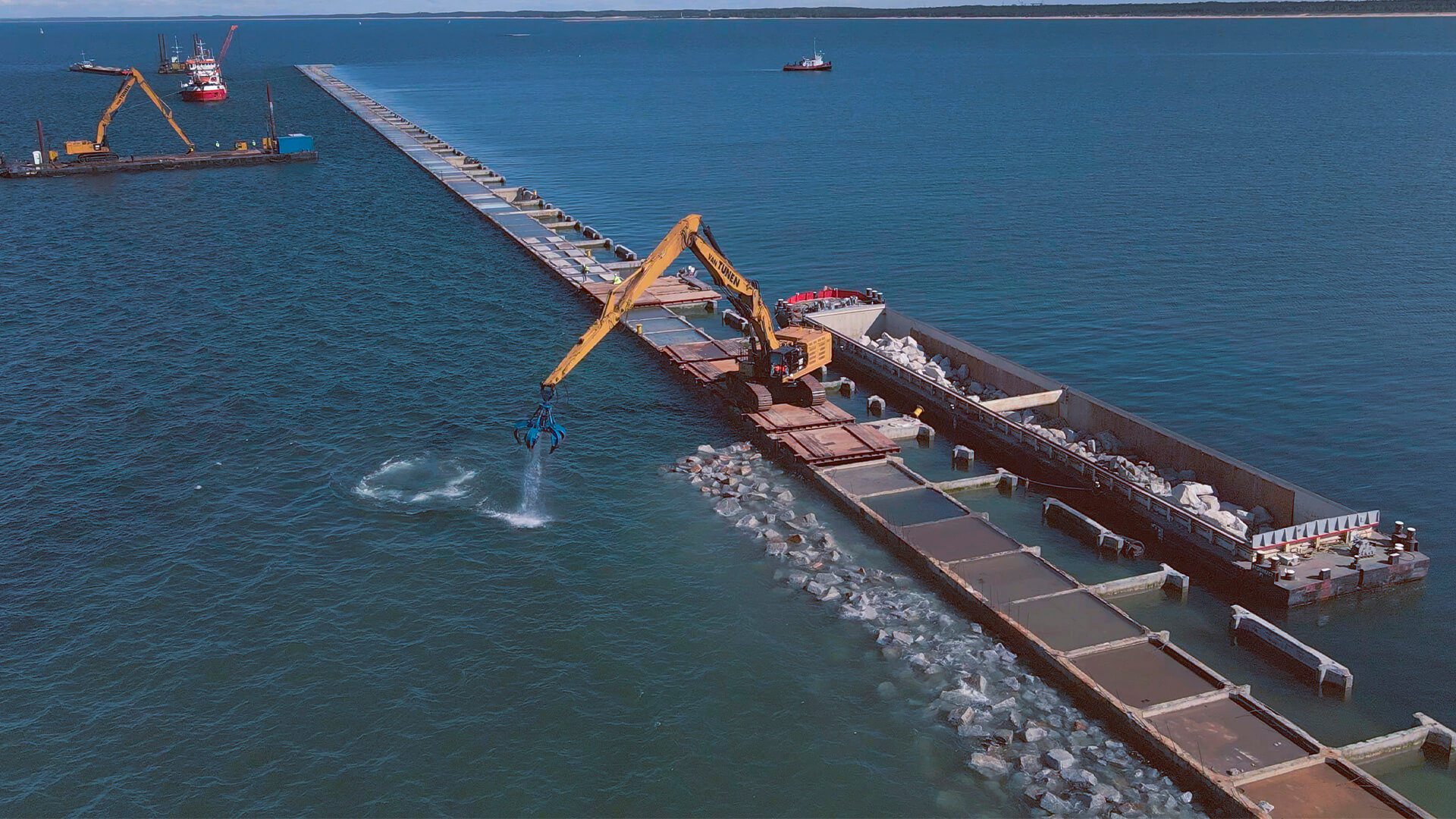

– Mantos de escollera: 690.000 t.
– Piezas prefabricadas de hormigón en superestructura: 637 unidades.
– Botaolas prefabricado: 505 unidades.

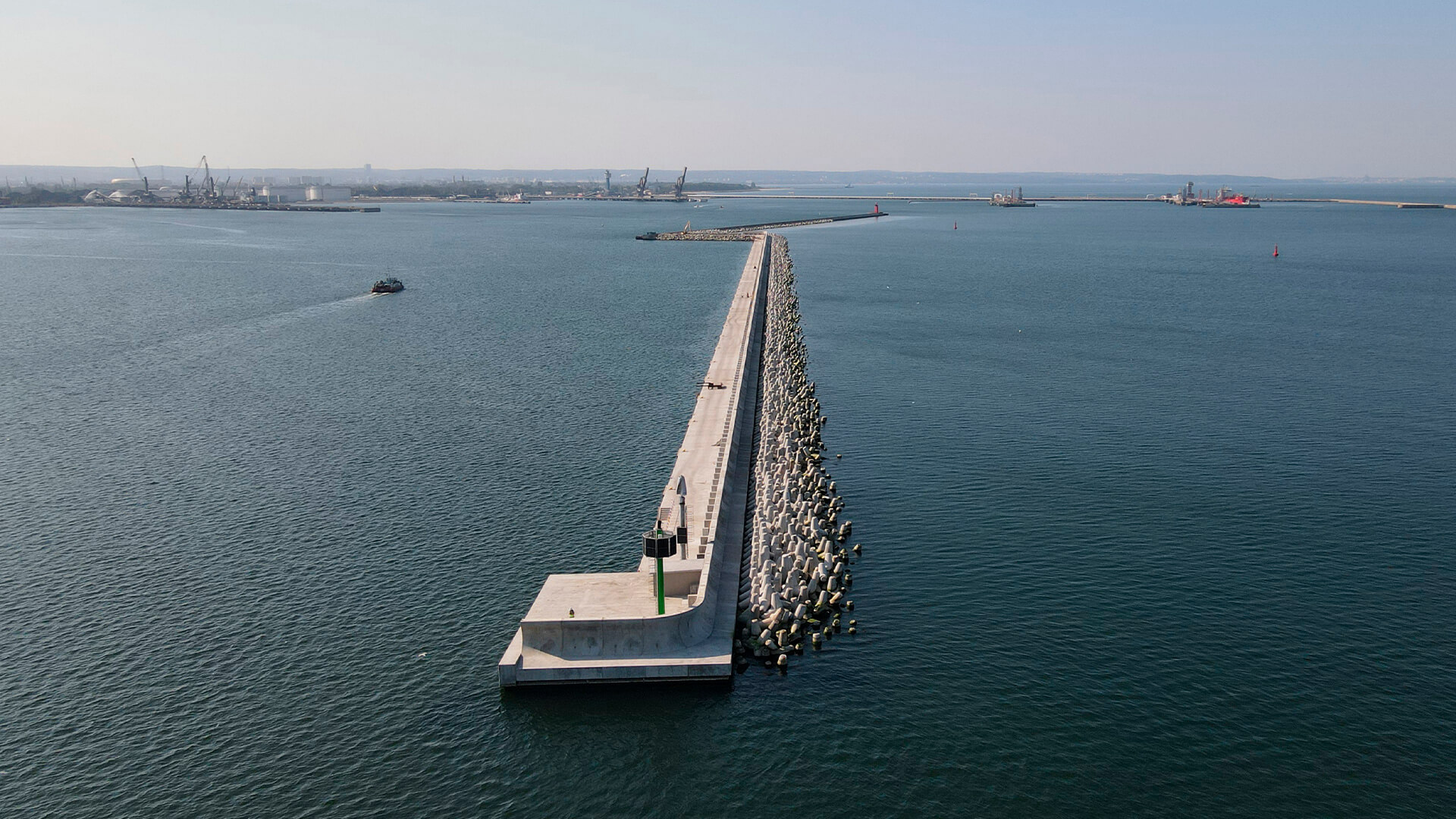

– Tetrápodos de 5 y 8 toneladas: 17.700 unidades.
– Bolardos de 70 toneladas: 30 unidades.
