Wdrożenie na placu budowy systemu Z-ROVERBLOCK – innowacyjnego rozwiązania służącego do precyzyjnego określania współrzędnej z podczas układania warstw bloków
Firma Rover Maritime opracowała nowy system pozycjonowania bloków służący do wykonywania powłok ochronnych na groblach o nachyleniu skarpy, który zapewnia większą precyzję i lepszą kontrolę położenia bloków w porównaniu z innymi systemami i metodami stosowanymi dotychczas. Ten nowy system pozwala na dokładne odtworzenie zaprojektowanych schematów układania, dzięki czemu powłoka spełnia parametry porowatości i stabilności określone w projekcie.

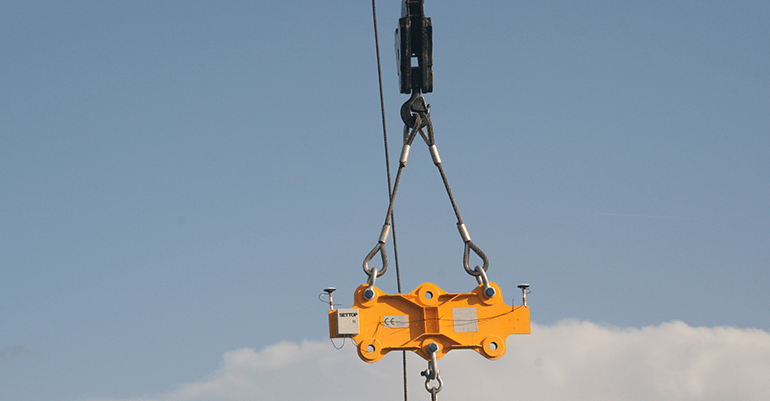

Ten system pozycjonowania bloków w osiach X, Y, Z za pomocą dźwigu opiera się na zamontowaniu ramy pomocniczej pomiędzy wysięgnikiem a chwytakiem dźwigu, na której umieszcza się szereg elementów, takich jak anteny GNSS, ich odbiorniki oraz system telemetryczny. W ten sposób eliminuje się konieczność montażu anteny GNSS i enkodera na obecnej końcówce wysięgnika wraz z odpowiednim okablowaniem biegnącym wzdłuż wysięgnika aż do kabiny dźwigu.
Enkoder był dotychczas urządzeniem, które pozwalało określać współrzędną Z z niewielką dokładnością. Dzięki nowemu systemowi współrzędną Z uzyskuje się bez konieczności przeprowadzania ciągłych kalibracji enkodera, co oznacza znaczną oszczędność czasu potrzebnego na ustawienie oraz obniżenie kosztów, a ponadto zapewnia uzyskanie dokładnej wartości. Właśnie w tym aspekcie tkwi główna nowość wprowadzona przez opracowany system.

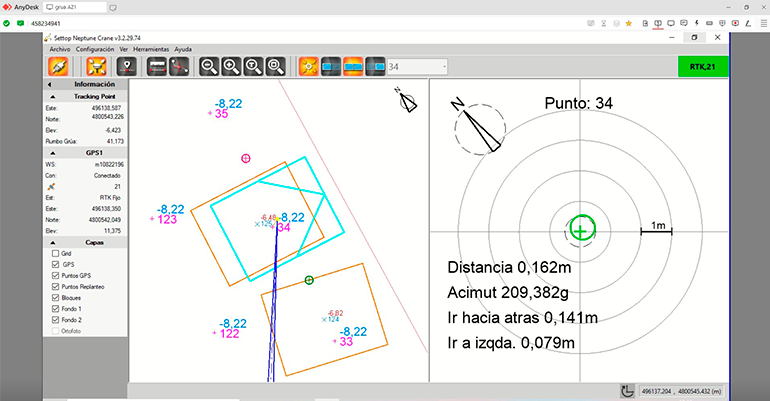

Zintegrowany z ramą system pozycjonowania GNSS składa się z dwóch anten GNSS oddalonych od siebie o 1,5 m wraz z odpowiednimi odbiornikami GNSS, podłączonych do modemu radiowego w celu uzyskania korekt różnicowych niezbędnych do pracy z centymetrową dokładnością. Całość jest zasilana z akumulatorów o pojemności wystarczającej na cały dzień pracy oraz wyposażona w system telemetryczny, który przesyła współrzędne X, Y, Z środka bloku, a także jego orientację do oprogramowania do układania, wykorzystywanego do monitorowania procesu układania z kabiny dźwigu.
Główne korzyści wynikające z wdrożenia nowego systemu montażu są następujące:
· Pełne informacje wraz ze współrzędnymi XYZ ostatecznej lokalizacji każdego kostki umieszczonej na płaszczu, umożliwiające dokładne śledzenie ewentualnych zmian położenia lub przemieszczeń spowodowanych działaniem fal lub późniejszych burz.
· Wyeliminowanie konieczności montażu anteny GNSS i enkodera na obecnej końcówce wysięgnika oraz związanych z nimi kabli, które utrudniają ruchy z powodu pęknięć i zaczepień lub powodują utratę sygnału, gdy ich długość przekracza 50 m.
· Możliwość montażu na dowolnym typie dźwigu, co otwiera szeroki wybór dźwigów, zwłaszcza teleskopowych, ponieważ konieczność stosowania starego okablowania od końcówki wysięgnika ograniczała manewrowość tych maszyn.
· Awarie występujące w starych systemach sprawiały, że naprawy były bardzo pracochłonne i kosztowne: pęknięcia kabli, usterki przekładni koła zębatego i enkodera, awarie anten GNSS itp.
· Wymiana żurawia odbywa się natychmiastowo, podczas gdy dawniej wiązała się z pracochłonnym demontażem i ponowną instalacją.

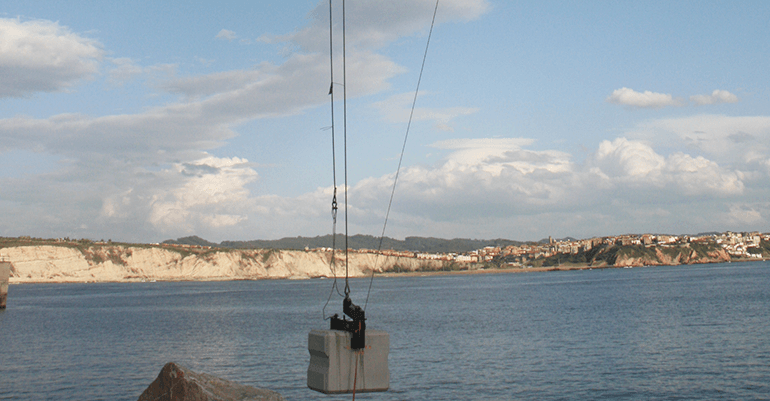

System został uruchomiony w celu układania bloków na placu budowy, na którym firma prowadzi obecnie prace w porcie w Bilbao, a pierwsze oceny są bardzo pozytywne.
Wdrożenie technologii GNSS, telemetrii i oprogramowania zostało opracowane przez firmę SettopSurvey S.L., natomiast produkcję i obliczenia konstrukcji nośnej umożliwiającej podnoszenie bloków o masie do 120 Tm zlecono firmie Rúbrica Engineering.
System uzyskał klasyfikację „Innowacja technologiczna” zgodnie z rozporządzeniem królewskim nr 1432/2003 oraz normą UNE 166001:2006.
