Inteligentne czujniki korozji zbrojenia na budowie kanału

Portada sensores noticia web nueva
Rover satsar på innovation vid nedgrävningen av spåren längs infartskanalen till Valencia, med positiva resultat efter 10 månader.

W ramach projektu zagłębienia torów kolejowych przy kanale dojazdowym do Walencji firma Rover Infraestructuras wzięła udział w pionierskiej i innowacyjnej inicjatywie monitorowania stanu konstrukcji za pomocą inteligentnych czujników korozji. Obiekt ten stanowi idealne miejsce do przeprowadzenia badań, ponieważ jego elementy konstrukcyjne są narażone na działanie wilgotnego środowiska lub bardziej agresywnych warunków, a prace budowlane były w trakcie realizacji, co umożliwiło przeprowadzenie instalacji czujników.

Współpraca ta została zrealizowana w ramach Państwowego Programu Badań, Rozwoju i Innowacji ukierunkowanego na wyzwania społeczne, w ramach projektu „Inteligentne monitorowanie w celu zmniejszenia niepewności dotyczącej okresu użytkowania: potencjostatyczne czujniki korozji, PID2020-119744RB-C21 i C22”, finansowanego przez Państwową Agencję Badań Naukowych, w którym uczestniczyła Politechnika w Walencji (UPV), a konkretnie grupa SMART (IDM – Wydział Budownictwa Architektonicznego), wraz z Instytutem Nauk Budowlanych im. Eduardo Torroja (IETcc-CSIC).

Głównym celem projektu było wdrożenie zaawansowanych technologii umożliwiających ocenę stanu konstrukcji żelbetowych w czasie rzeczywistym. Pozwoli to na wczesne wykrywanie procesów niszczenia oraz usprawnienie zarządzania konserwacją w całym cyklu życia infrastruktury.



Technologia na rzecz trwałości infrastruktury

Czujniki opracowane przez grupę SMART z UPV umożliwiają monitorowanie kluczowych parametrów związanych z korozją zbrojenia w konstrukcjach betonowych. Czujniki te dzielą się na dwie główne grupy:

  • Czujniki czynników wyzwalających: wykrywają obecność chlorków, zmiany pH, dostępność tlenu, temperaturę oraz rezystywność betonu.
  • Czujniki szybkości korozji: mierzą utratę przekroju stali, dostarczając ilościowych informacji na temat przebiegu procesu korozji.



Wszystkie czujniki zostały zaprojektowane do ciągłej pracy w trybie zdalnym, przesyłając dane do serwera internetowego dostępnego z dowolnego komputera. Ich solidna konstrukcja gwarantuje wysoką trwałość, nawet w trudnych warunkach środowiskowych.

Figura 1 Noticia Sensores rover nueva web
Figura 2 Noticia Sensores rover nueva web

Montaż na budowie: integracja bez zakłóceń

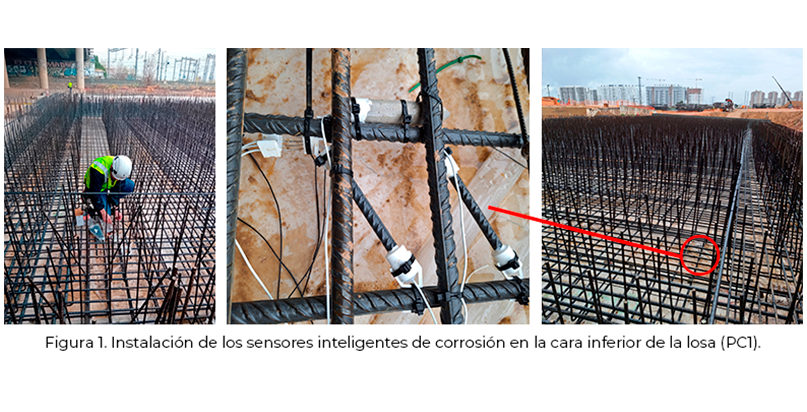

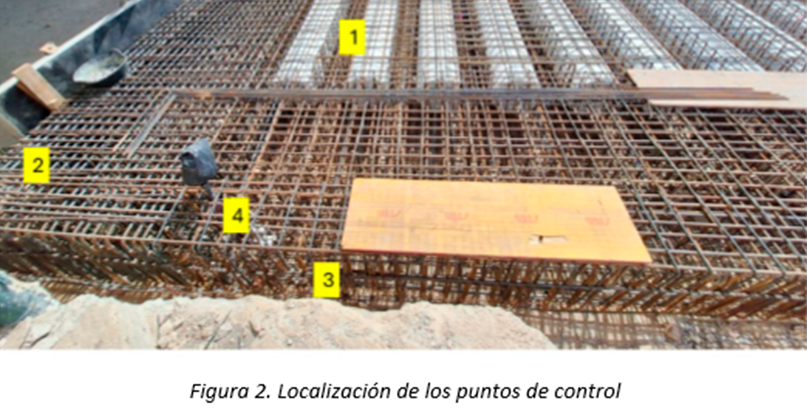

Lokalizacja poszczególnych punktów kontrolnych została uzgodniona z firmami Rover Infraestructuras i Dragados w celu uniknięcia zakłóceń w pracach. Uwzględniono również różne elementy konstrukcyjne, ich narażenie na czynniki środowiskowe oraz rozmieszczenie połączeń konstrukcyjnych lub szczelin termicznych, ponieważ są to punkty „krytyczne” w tego typu infrastrukturze. Czujniki zainstalowano w czterech punktach kontrolnych (PK), strategicznie wybranych w konstrukcji tunelu:

  • PC1: Dolna powierzchnia płyty, obszar podziemny o wysokiej wilgotności.
  • PC2: Złącze termiczne między ścianą osłonową a płytą, punkt krytyczny ze względu na możliwe przecieki.
  • PC3: Boczna powierzchnia belki wieńczącej, stykająca się z nasypem gruntowym.
  • PC4: Górna powierzchnia płyty, pod terenem przeznaczonym pod zabudowę.

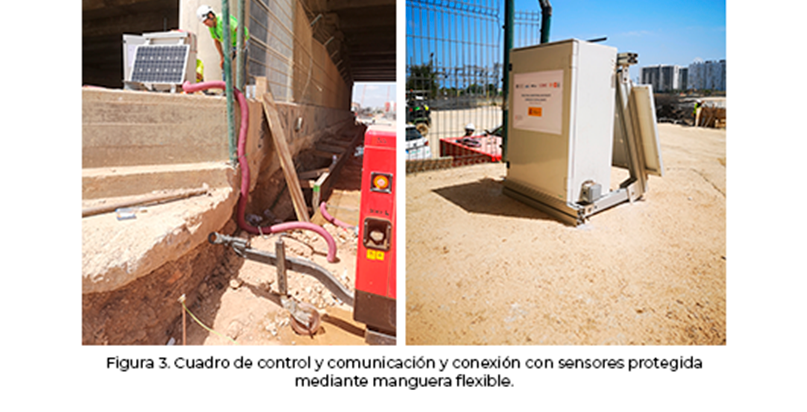

Instalacja została przeprowadzona w dwóch etapach, z wykorzystaniem elementów pomocniczych wydrukowanych w technologii 3D, aby zapewnić prawidłowe ustawienie czujników podczas betonowania. Następnie podłączono je do jednostki centralnej wyposażonej w mini PC i system komunikacyjny RS485, zasilanej energią słoneczną, co umożliwia autonomiczne monitorowanie w czasie rzeczywistym korozji zbrojenia w wielu punktach kontrolnych (CP). Dane pomiarowe są przechowywane i przetwarzane na serwerze, a dostęp do nich można uzyskać zdalnie za pośrednictwem interfejsu internetowego.

Figura 3 Noticia Sensores rover nueva web

Jakie parametry monitorują te czujniki w infrastrukturze?



Czujniki umożliwiają rejestrowanie szerokiego zakresu parametrów, między innymi:

Potencjał korozyjny (Ecorr): wskazuje ryzyko korozji zbrojenia.
Gęstość i szybkość korozji (icorr, vcorr): oceniają etap rozprzestrzeniania się korozji.
Stopień zaawansowania korozji (Px): określa ilościowo utratę grubości stali.
Rezystywność betonu (ρ): związana z trwałością i obecnością wilgoci.
Temperatura: ma bezpośredni wpływ na kinetykę korozji.
Aktywność chlorków i wahania pH: kluczowe czynniki wywołujące korozję.
Dostępność tlenu: wpływa na szybkość korozji.



Los positivos resultados obtenidos tras 10 meses de seguimiento



Przez okres 300 dni prowadzono ciągłą obserwację zainstalowanych czujników. Wyniki okazały się bardzo pozytywne:

  • Stopniowy spadek wartości icorr: wartości początkowe przekraczające 1 µA/cm² spadły do poziomu poniżej 0,1 µA/cm², co wskazuje na skuteczną pasywację zbrojenia.



  • Stabilność potencjału korozyjnego: tendencja w kierunku wartości bardziej elektropozytywnych, co jest zgodne z niskim ryzykiem korozji.



  • Rosnąca rezystywność: związana ze spadkiem wilgotności wewnętrznej i zmianami w betonie.



  • Bardzo niska skumulowana penetracja korozji: w przypadku większości czujników poniżej 1 µm.



Figura 4 Noticia Sensores rover nueva web
Figura 5 Noticia Sensores rover nueva web

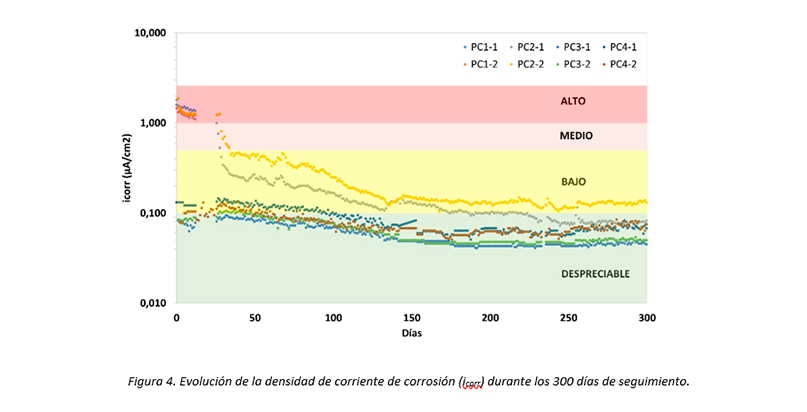

Zmienna gęstość korozji (icorr), wyrażona w μA/cm², jest powszechnie stosowana jako ilościowy wskaźnik stopnia korozji zbrojenia. Wykres na rysunku 4 przedstawia zmiany prądu korozji (icorr) zarejestrowanego w różnych punktach kontrolnych (PC) konstrukcji w trakcie okresu monitorowania. Początkowo rejestrowane są wartości icorr powyżej 1 μA/cm² (co interpretuje się jako wysoką korozję), co jest zgodne z okresem przejściowym, w którym beton nie osiągnął jeszcze w pełni warunków alkalicznych niezbędnych do pasywacji zbrojenia.

W miarę upływu dni i postępu procesu hydratacji cementu obserwuje się spadek wartości icorr, co świadczy o pasywacji zbrojenia, gdzie wartości te z czasem stabilizują się na niskim poziomie, a nawet stają się znikome. Jedynie w punkcie kontrolnym PC2, odpowiadającym zimnemu połączeniu między ścianą ekranową a płytą stropową, zaobserwowano nieco wyższe wartości. Były one jednak równie niskie, co potwierdza przydatność systemu do identyfikacji obszarów krytycznych.

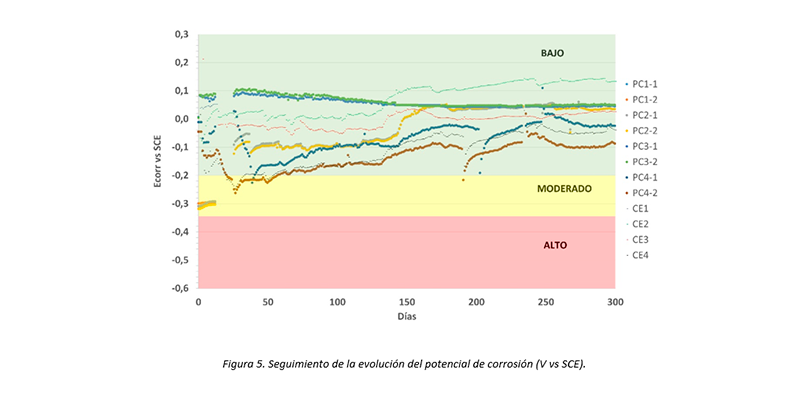

Na rysunku 5 przedstawiono zmianę potencjału korozyjnego (V w stosunku do SCE), która pozwala określić ryzyko korozji zgodnie z normą UNE 112083. Widać tendencję wzrostową, czyli zmianę w kierunku wartości potencjału bardziej elektropozytywnych lub niskiego ryzyka korozji, co jest zgodne z uzyskanymi wartościami gęstości korozji (icorr); w związku z tym wyraźnie widać pasywację zbrojenia.

Zaawansowana analiza z wykorzystaniem technik wielowymiarowych

Oprócz klasycznych parametrów do oceny początkowej fazy korozji wykorzystano czujniki woltametryczne typu „elektroniczny język”. Czujniki te umożliwiają analizę dostępności tlenu oraz obecności jonów agresywnych za pomocą technik woltamperometrii cyklicznej i analizy wielowymiarowej.

Takie podejście pozwala na wczesne wykrycie ewentualnych procesów karbonatyzacji lub przedostawania się chlorków, jeszcze zanim pojawią się widoczne uszkodzenia konstrukcji.

Rover stawia na innowacje, aby wprowadzać zaawansowane rozwiązania w branży budowlanej

Uzyskane wyniki potwierdzają, że zainstalowany system monitorowania działa prawidłowo, a ponadto możemy potwierdzić, że nie ma na niego wpływu otoczenie. Zebrane informacje pozwalają zatem przewidywać procesy zużycia, optymalizować konserwację oraz usprawniać zarządzanie infrastrukturą.

W Rover Infraestructuras ponownie potwierdzamy nasze zaangażowanie w badania stosowane, innowacje technologiczne i zrównoważony rozwój we wszystkich naszych inwestycjach. Projekt ten stanowi wyraźny przykład tego, jak technologia może zmienić sposób, w jaki projektujemy, budujemy i utrzymujemy naszą infrastrukturę, zapewniając wartość dodaną i gwarantując jej długoterminową funkcjonalność.
