Most w ciągu Obwodnicy Południowej Badajoz
Lokalizacja
Badajoz (Hiszpania)
Podmiot zamawiający
Junta de Extremadura (Rząd Estremadury)
Data wykonania
sierpień 2019 - lipiec 2021
Budżet
16.789.978,88 €
Charakterystyka
Projekt obejmuje wykonanie odcinka południowej obwodnicy miasta Badajoz wraz z mostem na rzece Gwadiana.
Główne dane to:
– Długość drogi: 1,4 km.
– Przekrój poprzeczny: 24 metry; 2 jezdnie po 7 metrów; 1 metr pobocza wewnętrznego; 2,5 m pobocza zewnętrznego; odsadzki 1,10 m i 2 metry pasa rozdzielającego.
– Połączenie z autostradą wojewódzką EX-117 poprzez wykonanie ronda z dwoma wlotami.
– Objętość nasypu: 328 000 m3.
– Przejście przez „Camino del Álamo” ramowym wiaduktem.

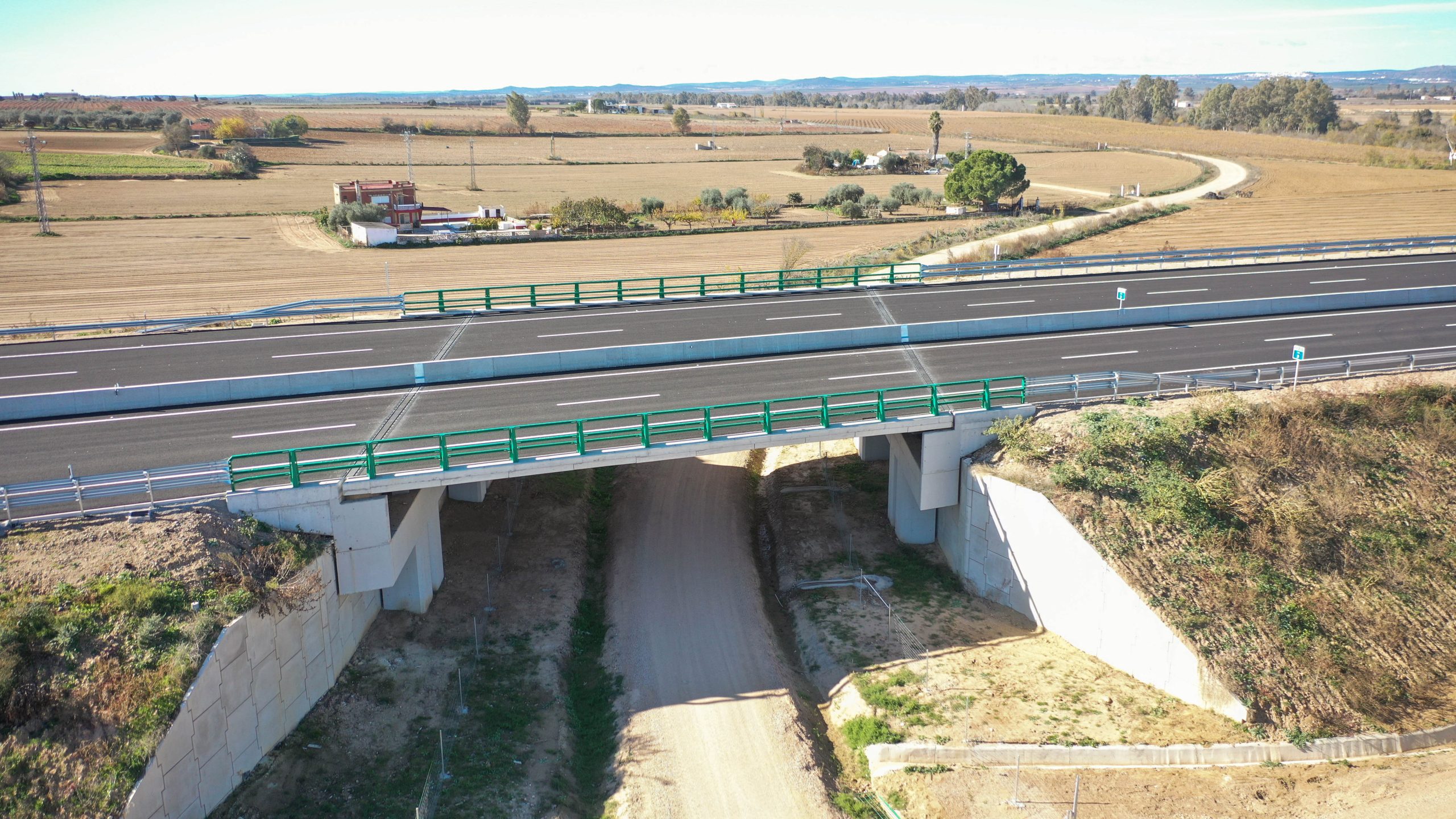

– Bezkolizyjne skrzyżowanie z drogą lokalnej BA-021 przez wiadukt z płytą opartą na 2 dźwigarach skrzynkowymi; przyczółki posadowione na fundamentach z „gruntu zbrojonego”.

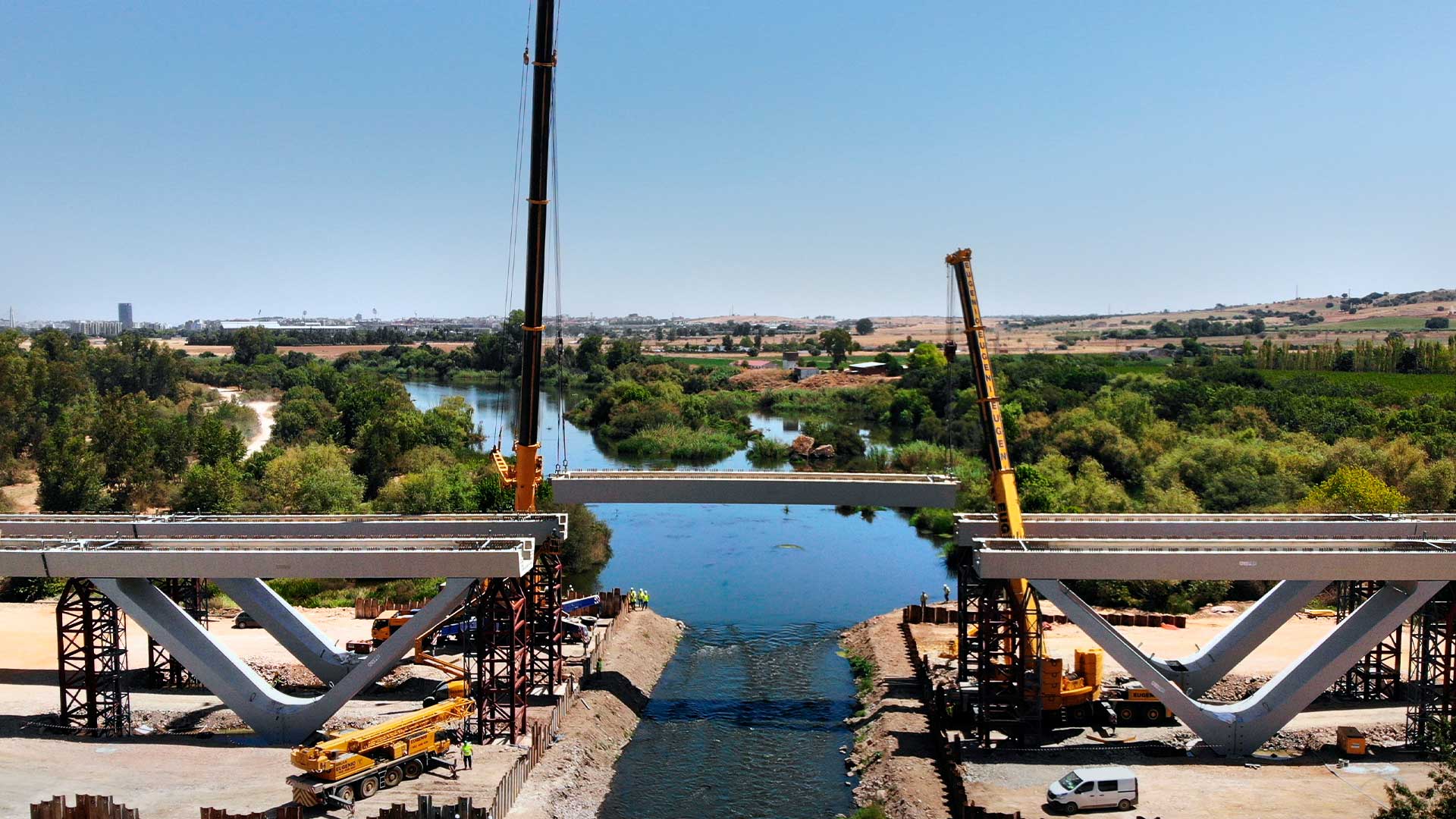

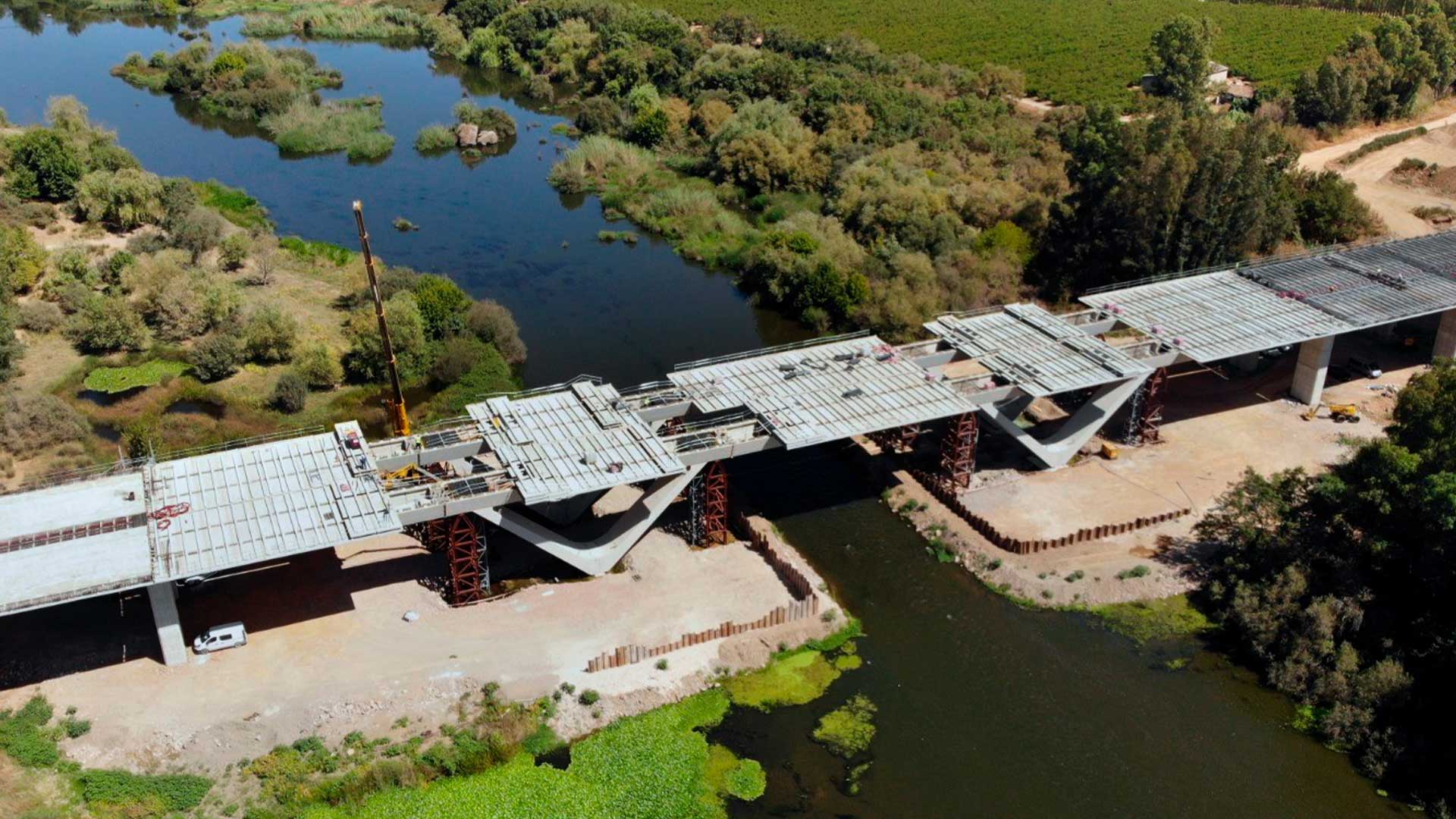

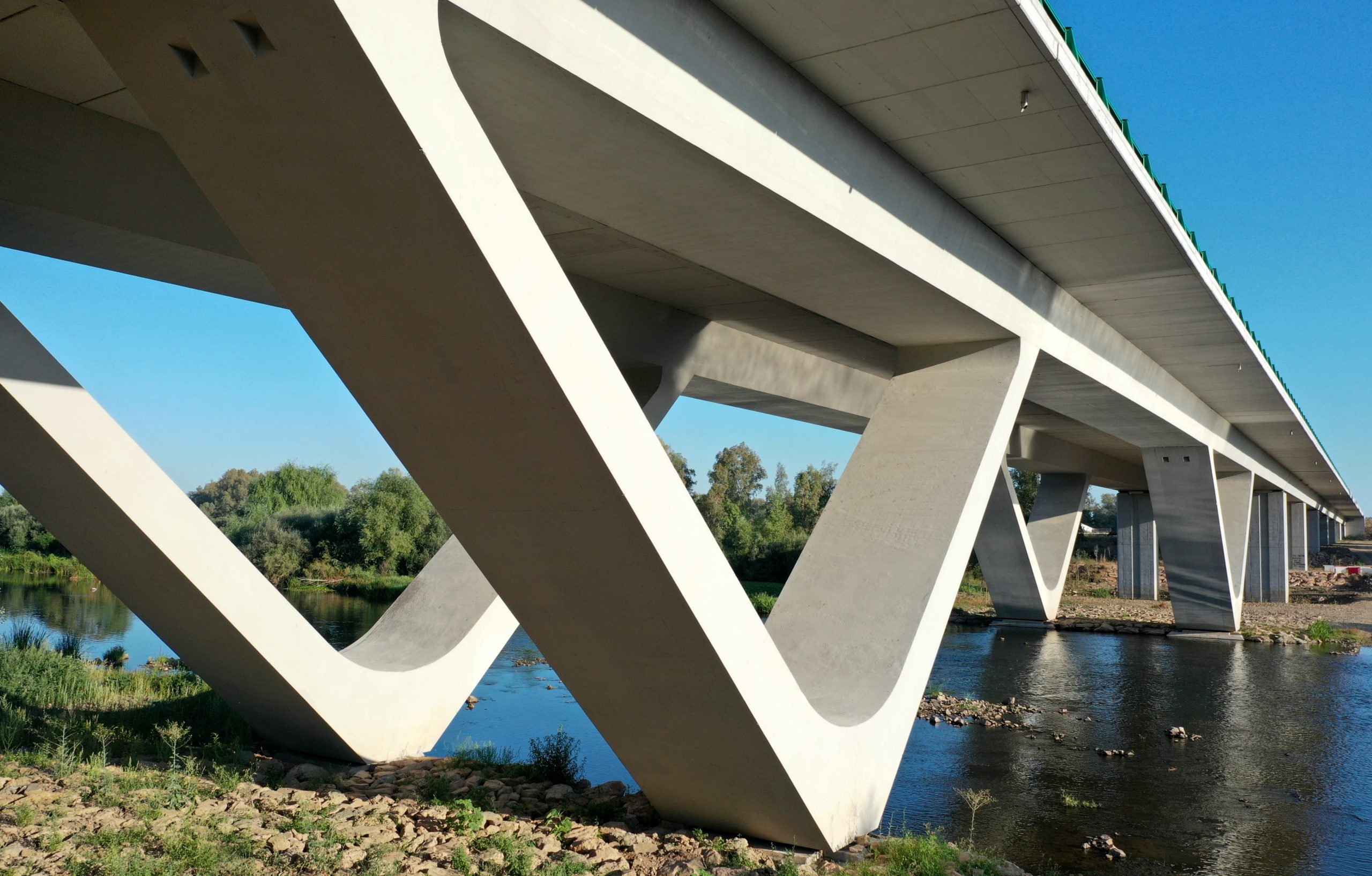

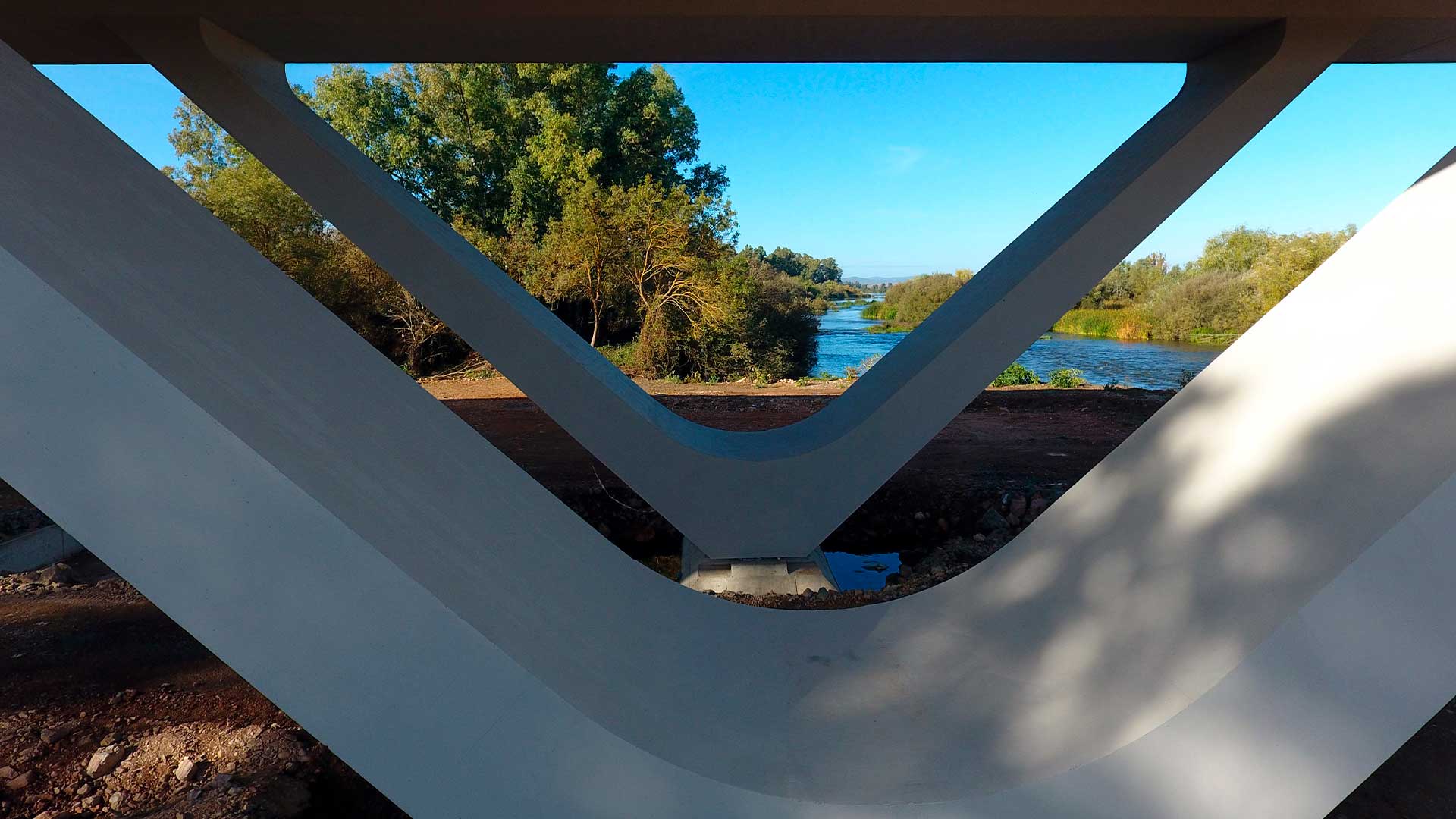

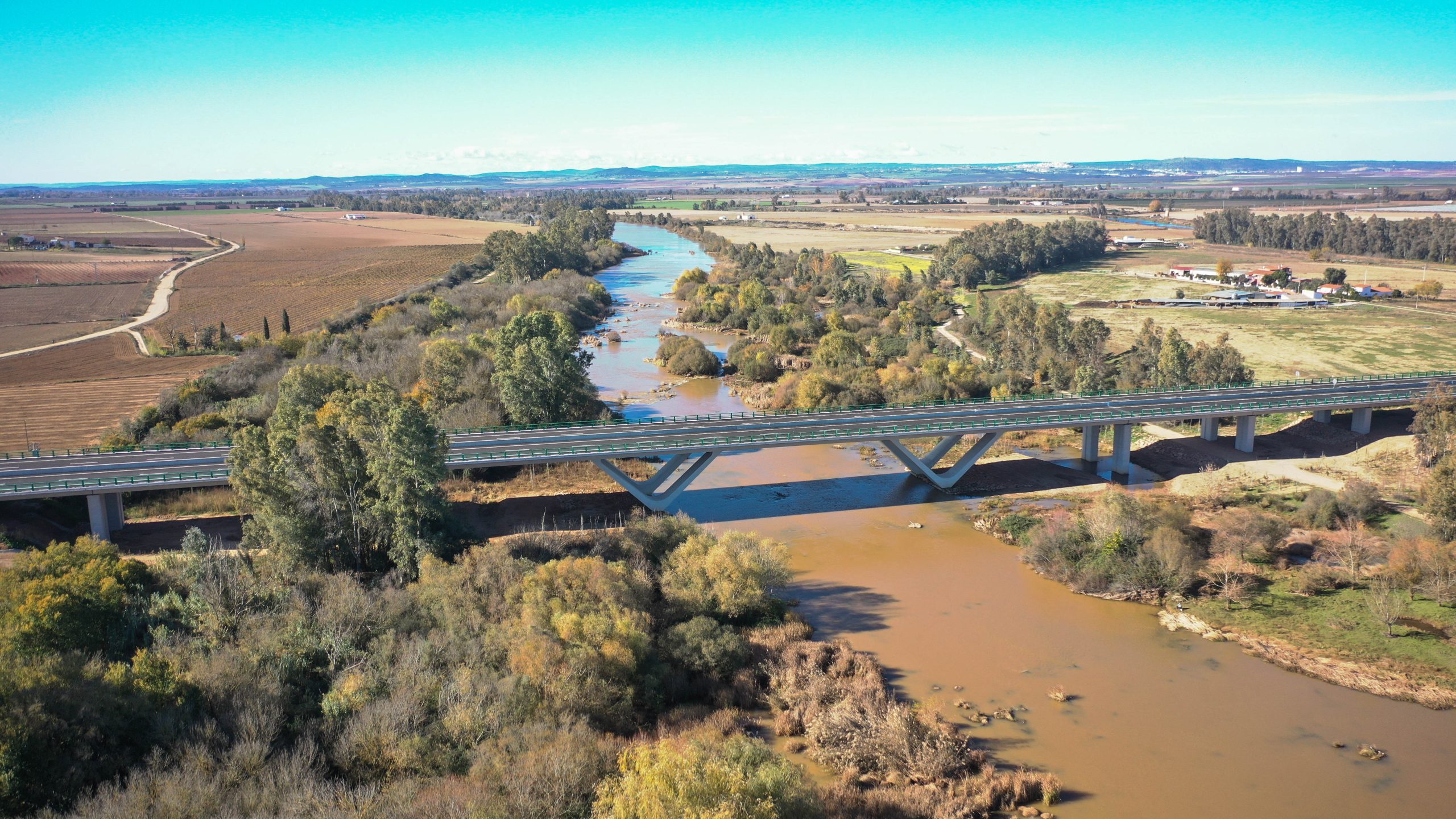

– Główny element: most nad rzeką Gwadiana o długości 420 m między PK-203 a PK 623; z belką o przekroju skrzynkowym z płytą żelbetową wylewaną na mokro; Fundamenty w postaci 96 pali, na których posadowione są przyczółki i filary, o średnicach 1000, 1300 i 1500 mm i długościach licząc od oczepu od 7,2 do 22,2 metra. Ustrój nośny mostu stanowi połączenie konstrukcji statycznie wyznaczalnej ze statycznie niewyznaczalną. Most składa się z 12 przęseł; 22 filarów i 28 belek o przekroju skrzynkowych. W obszarze koryta rzeki wykonano 4 filary w kształcie litery „V”.
