Docka för stora fartyg vid Ponientes Kaj
Location
Islas Baleares, Spanien
Contracting entity
Baleares Port Authority
Execution date
18 månader
Budget
28.518.432,26 €
EGENSKAPER

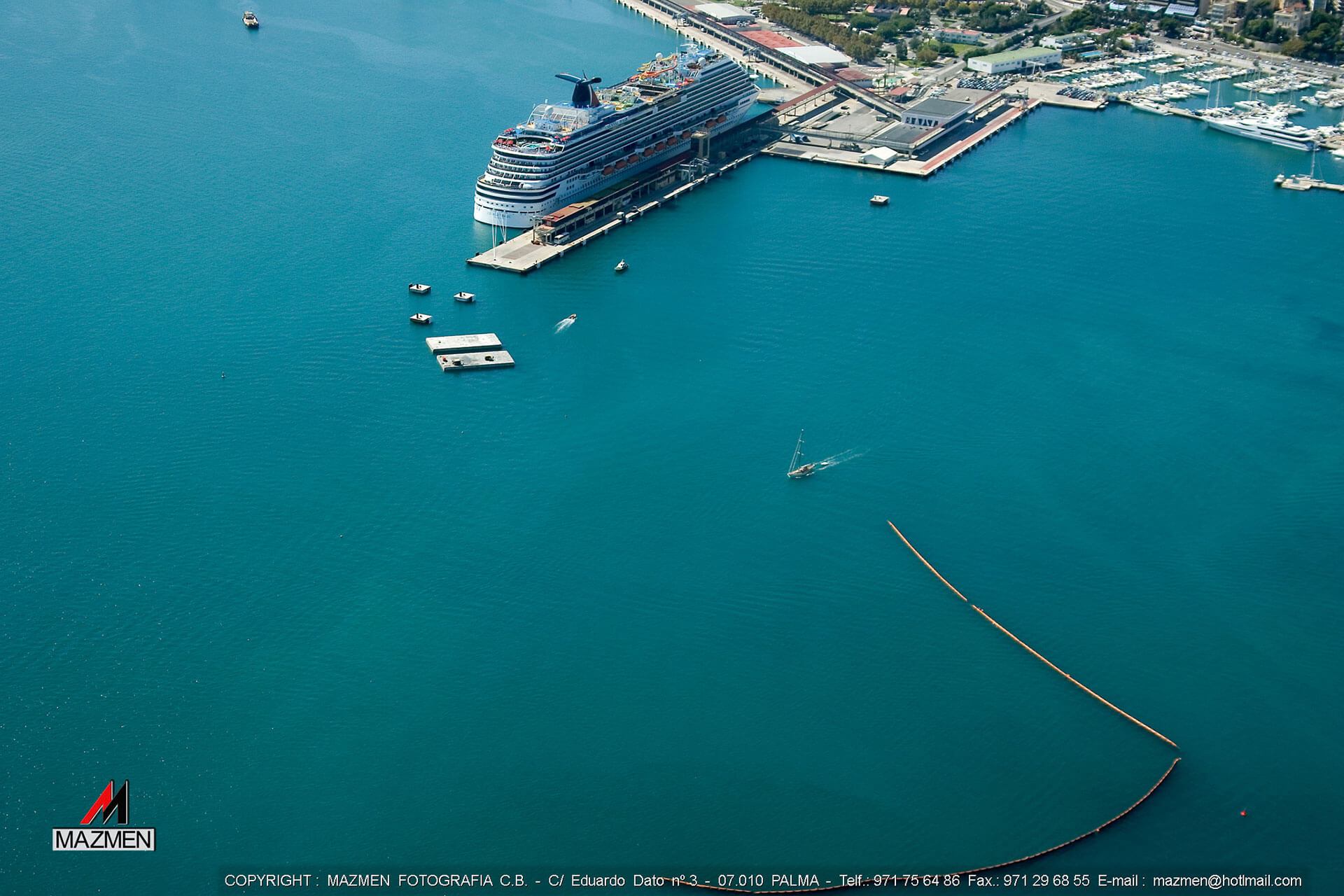

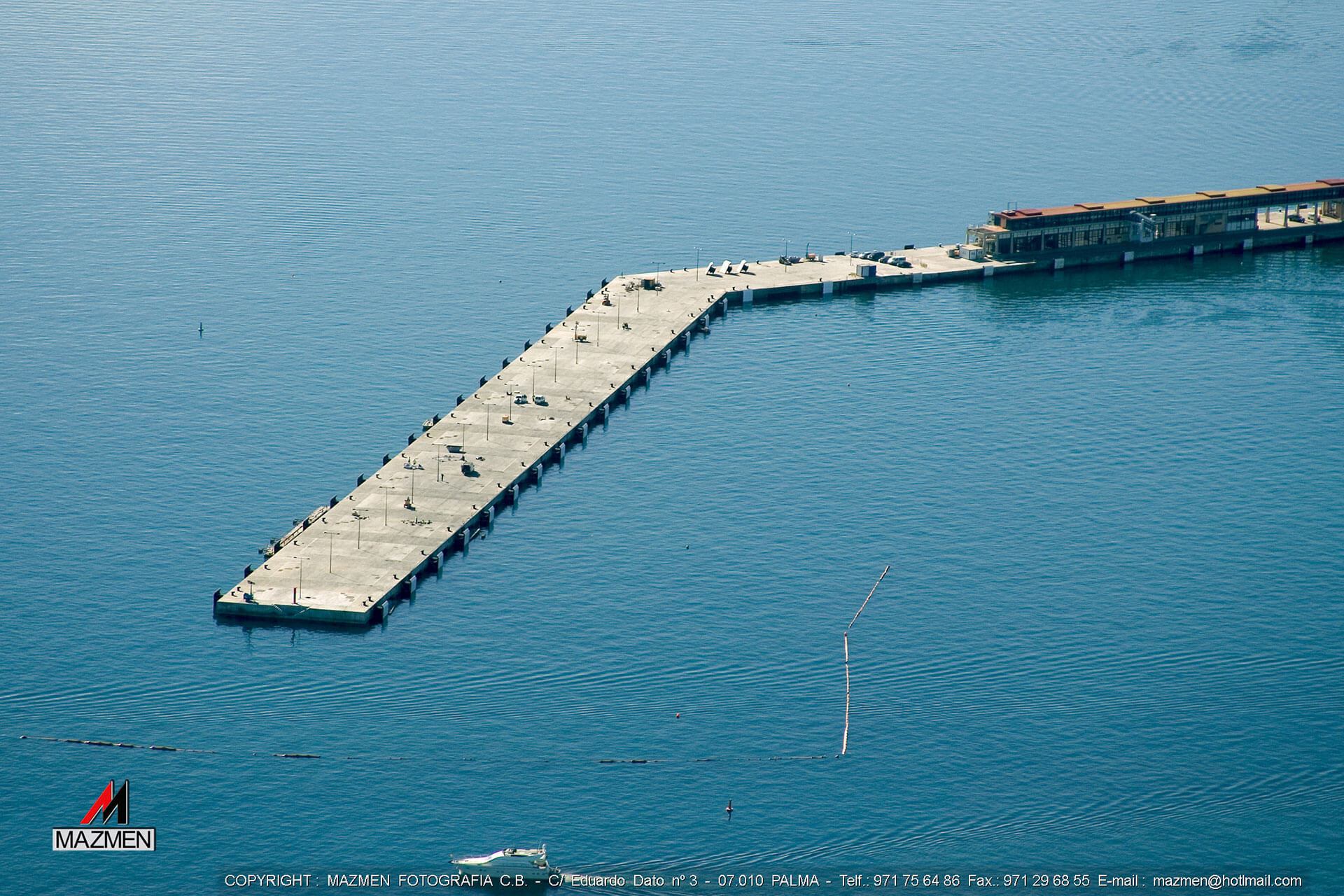

Arbetet består av att utföra en förlängning av Poniente-bryggorna för hamnen i Palma de Mallorca för att kunna erbjuda plats för det ökade kryssningsbehovet på ön. Nuvarande kaj kommer att förstoras med 400 meter i längd och 30 meter i bredd. Lösningen omfattar tillhandahållande av 18 flytande armeringsförstärkta betongskassuner placerade individuellt för att få en vägg som möjliggör vattenregenerering inuti hamnbassängen.
– Dikesmuddring: 28.643 m3
– Stenbeklädda lager: 135.250 t.

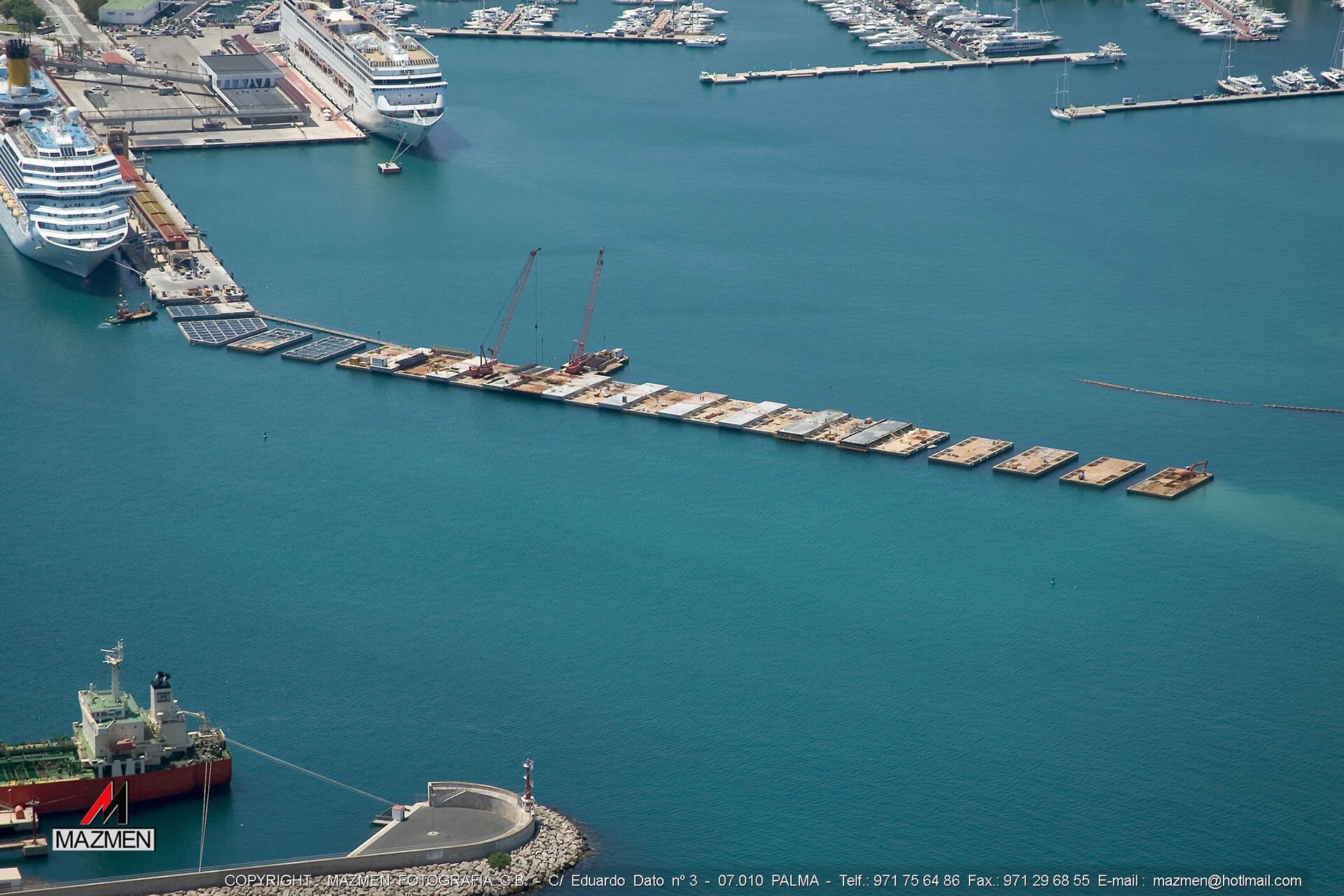

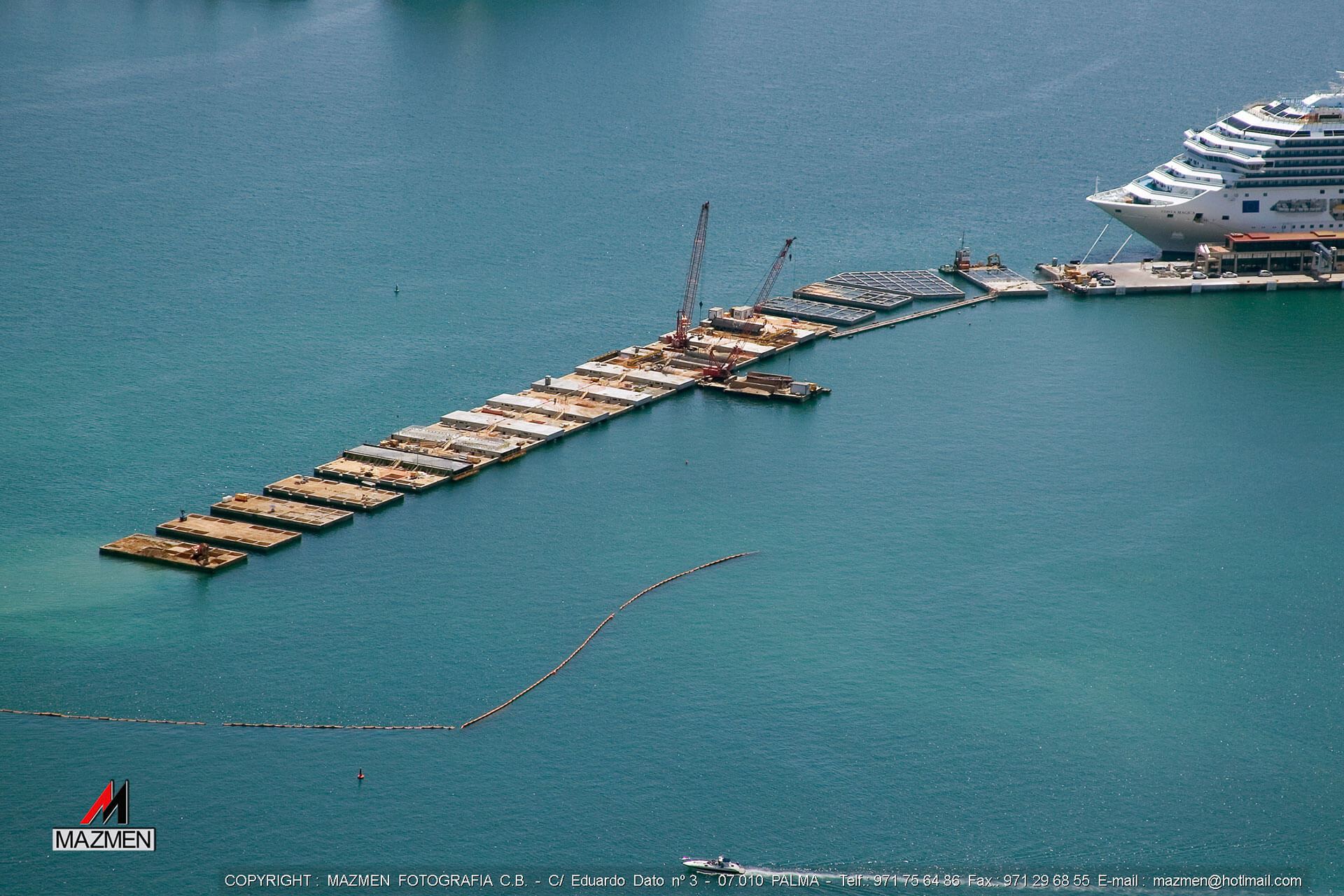

Tillverkning och sänkning av 18 flytande armeringsförstärkta betongkassuner
Kassundimensioner:
– Längd: 29,15 meter
– Bredd: 14,95 meter
– Djup: 15,70 y 16,40 meter
– Betong: 33.275 m3
– Stålförstärkning: 2.827,115 Kg
Fyllning av celler
Utförande av överliggande balk
– EIngjutning av plattor med flytande formkonstruktion och hydraulisk lyftutrustning.
* Betong: 15.377 m3
* Stålförstärkning: 2.827,115 Kg
Betongramp mellan nuvarande förtöjningsbryggan och den nya förlängningen:
Anläggningar och trottoarer
Förtöjning och förtöjningselement
– 42 Förtöjninsstolpar 200 ton.
– 36 Stötfångare typ SC2000H
