Vågbrytare i Gdansk
Location
Gdansk (Polen)
Contracting entity
Port of Gdynia Authority
Execution date
30 månader
Budget
493 838 971 PLN (114 846 273 EUROS)
Omfattning

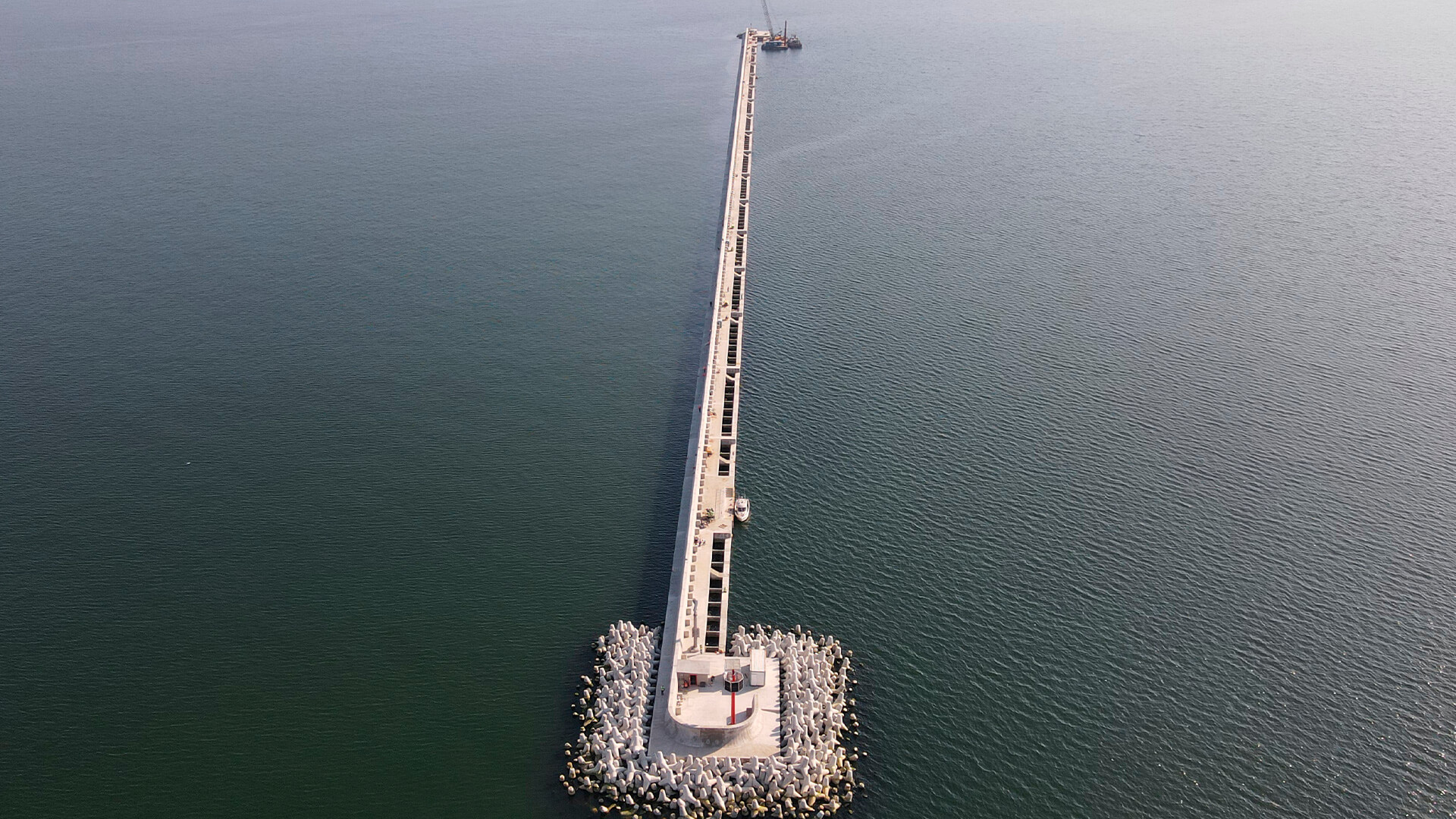

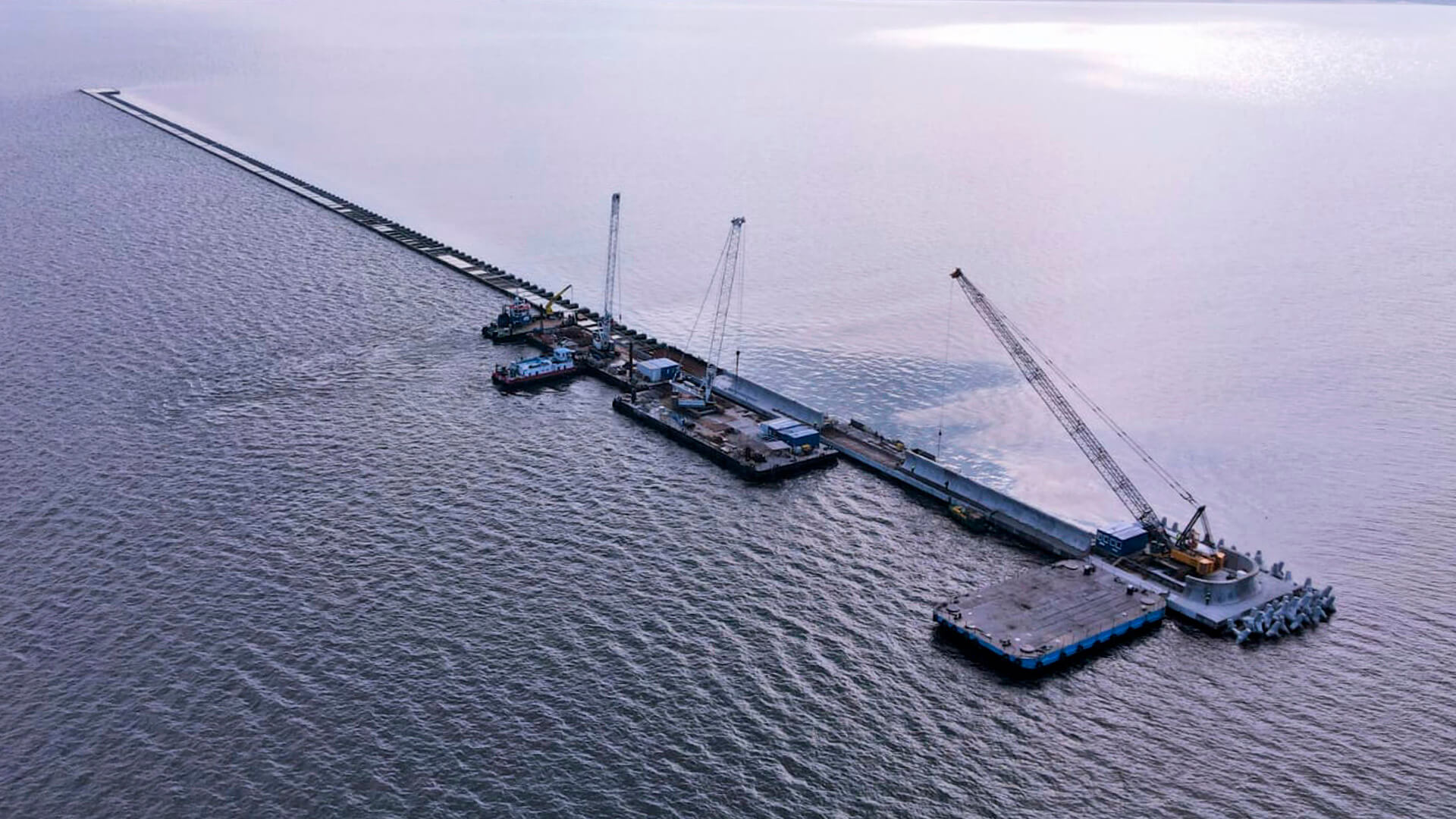

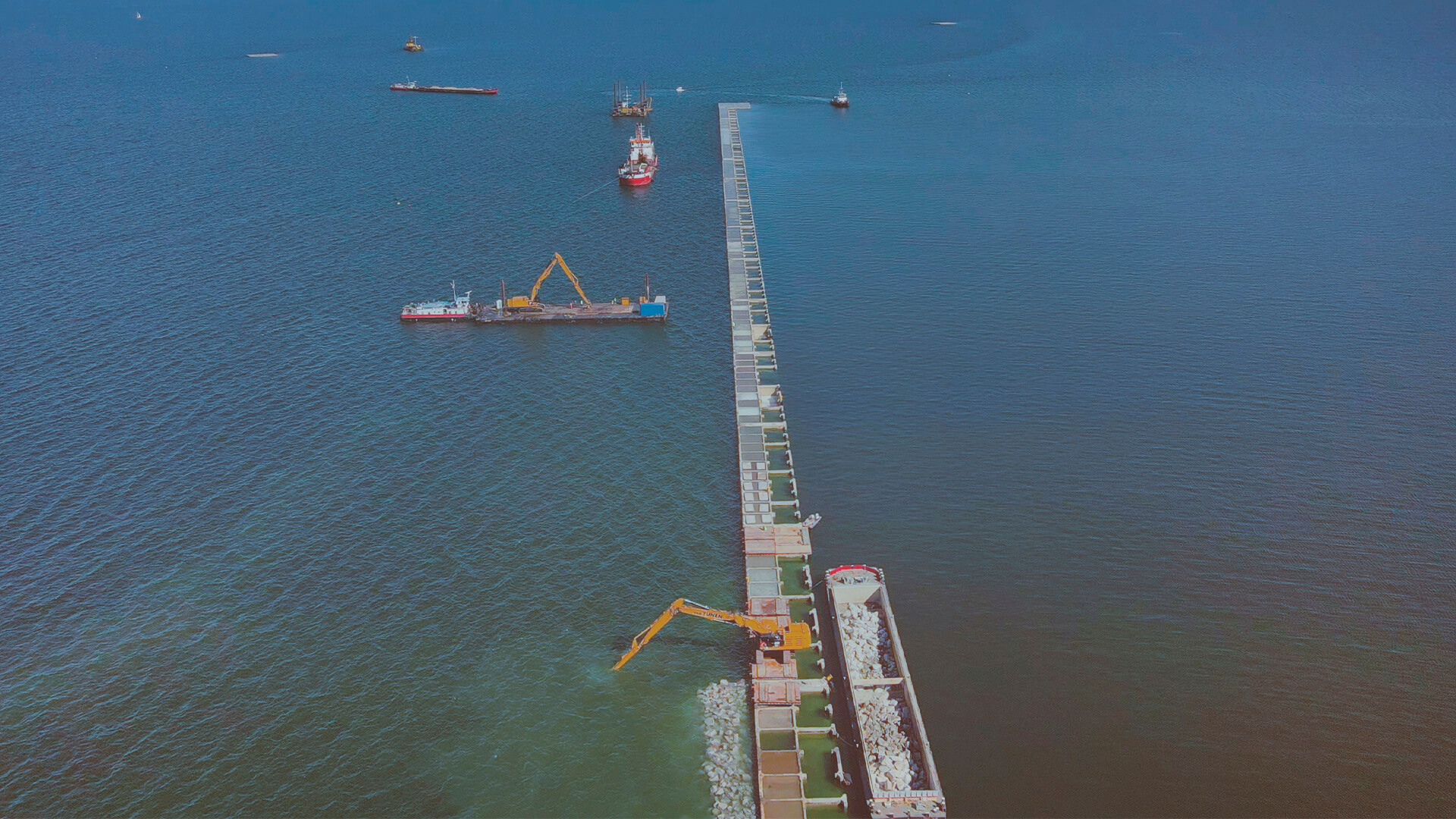

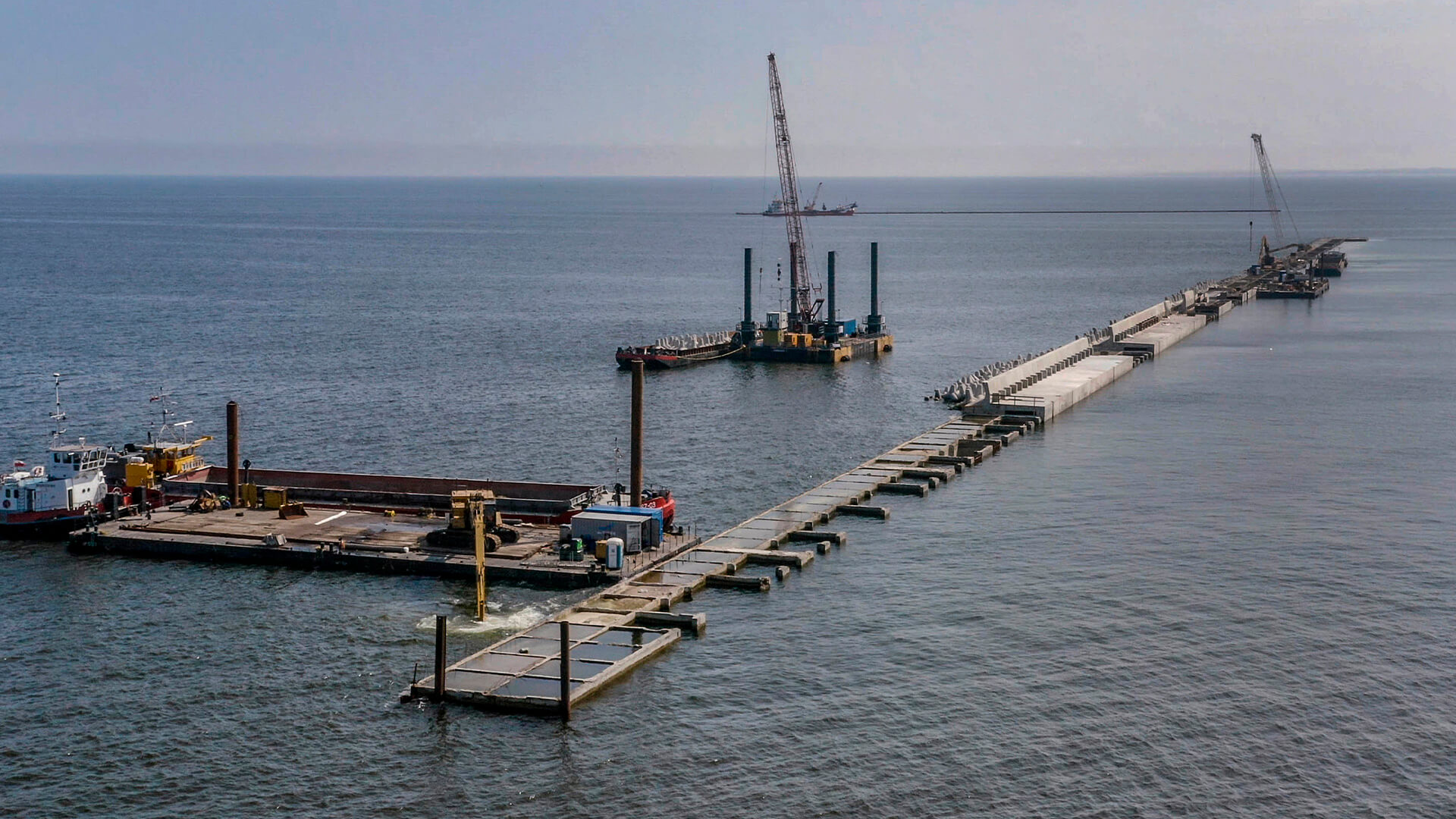

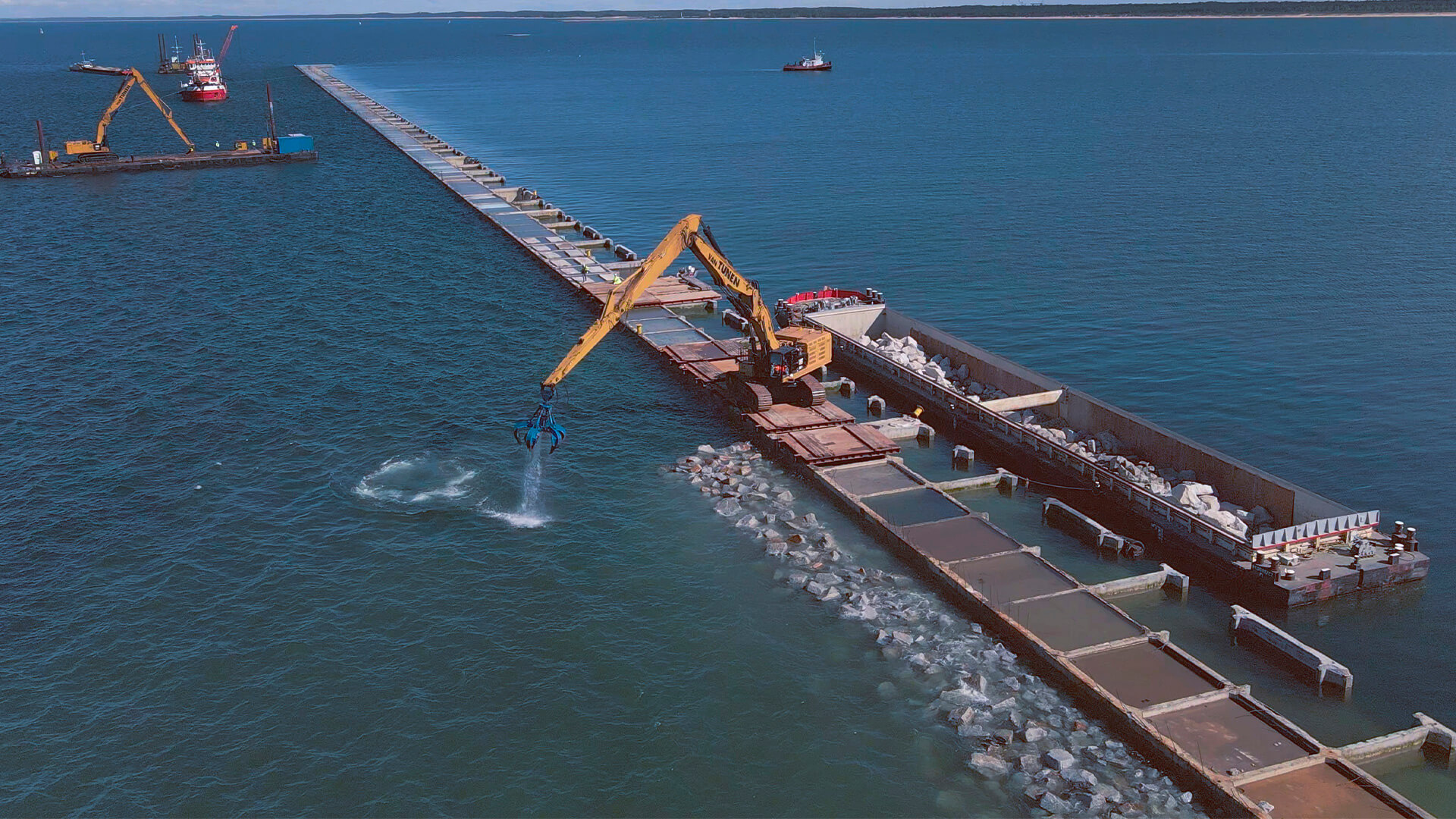

Två vågbrytare, en av dem är en 846 meter lång förlängning och den andra en ny 830 meter lång vågbrytare.De består av 38 flytande kassuner av armerad betong, sandkärna, vågskydd och skyddsskikt formad av tetrapoder. Överbyggnaden består delvis av prefabricerade element, inklusive en havsvägg för upp till 5 m höga vågor, 30 pollare och fendrare.

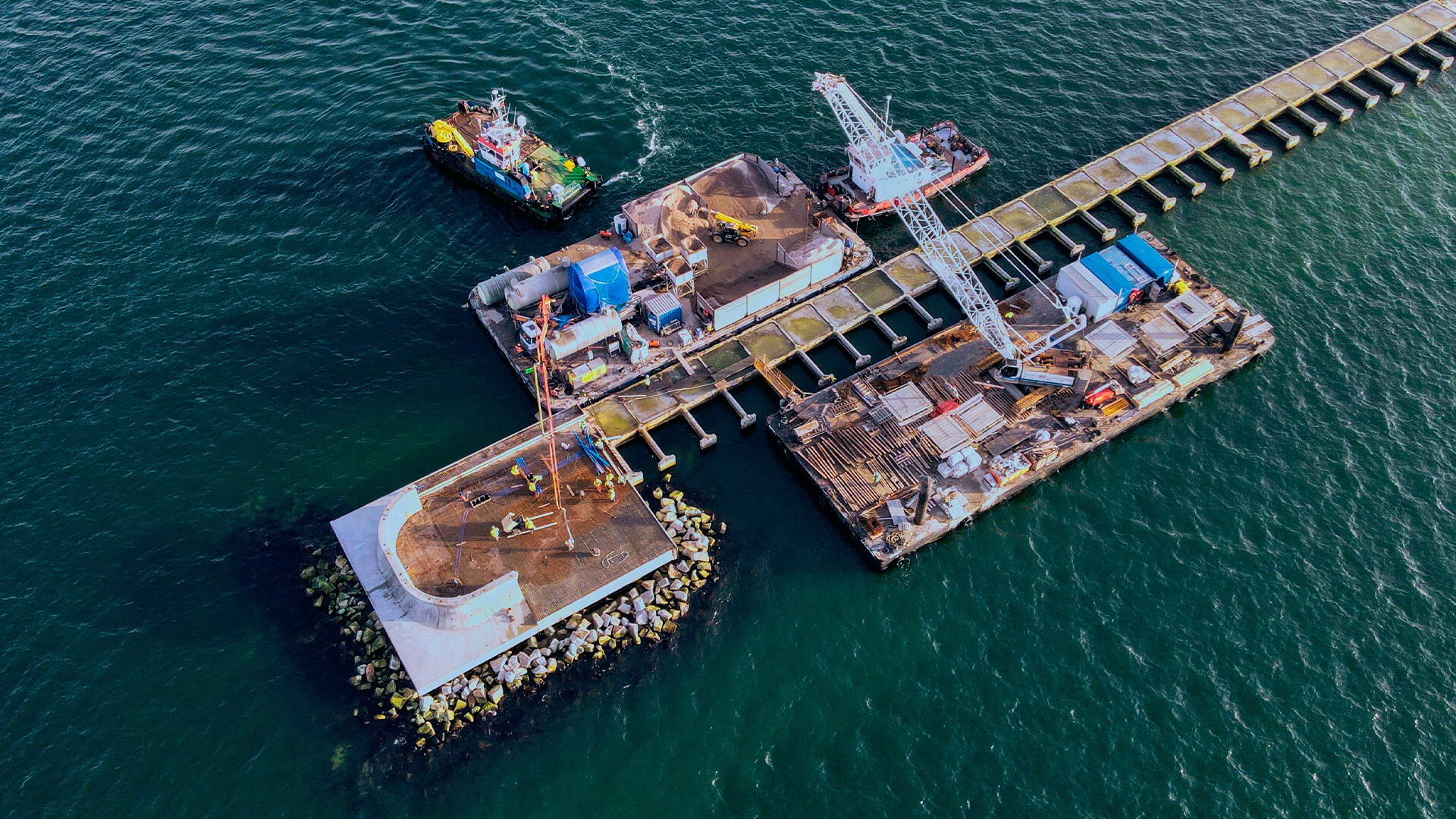

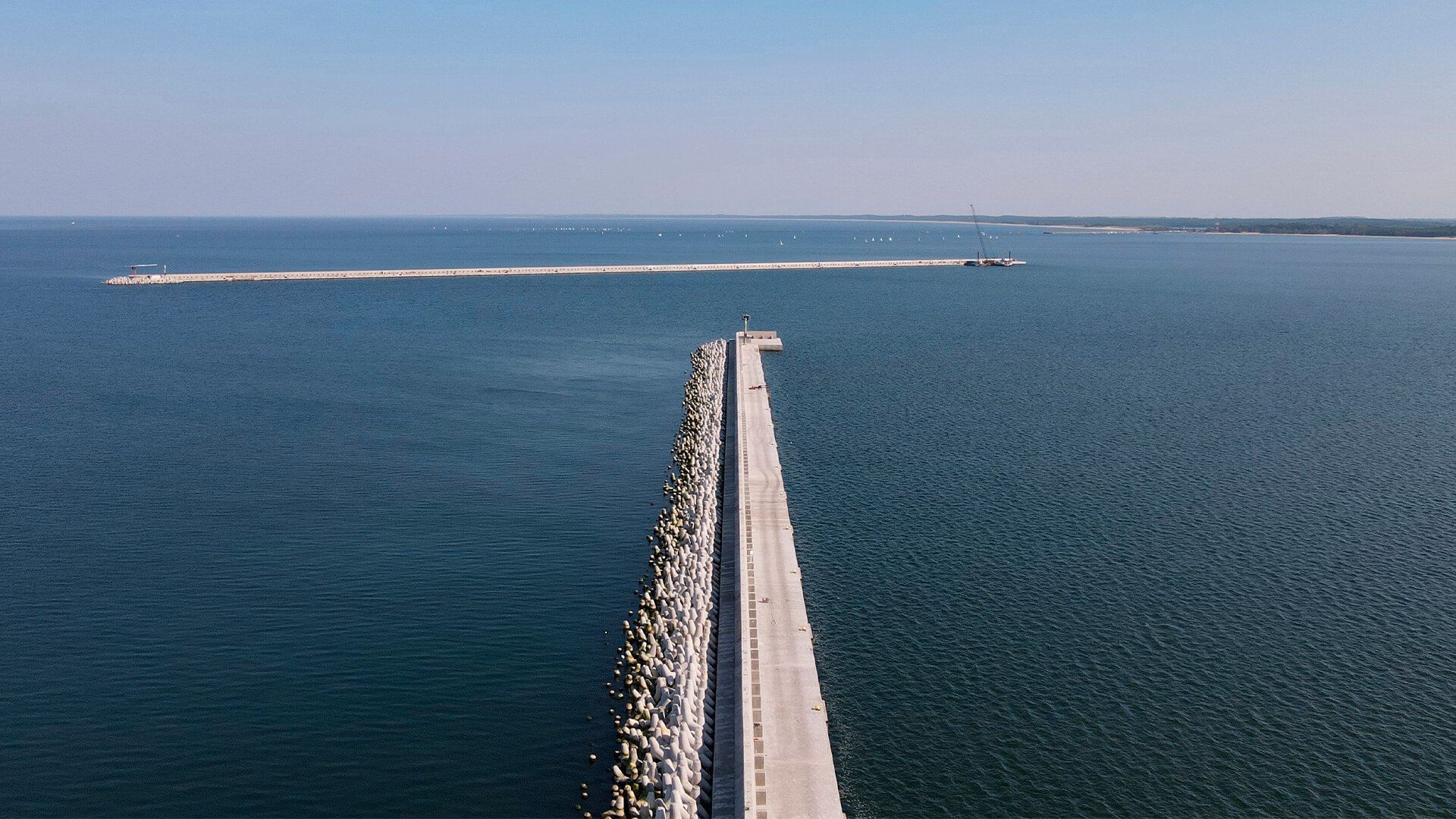

Den förlängda delen är en förlängning av en befintlig fristående vågbrytare som förbinder båda genom en övergångsplattform bestående av pålar och sponter. Den nya är fristående vågbrytare som ligger bredvid de tidigare.
– Muddring av sand och silt: 421 000 m3.
– Sandfyllmedel: Längst ner har 170 000 m3 återfyllts, i kassuncellerna 160 000 m3 och i kärnan på diket 175 000 m3.
– Stenbänkar: 84 600 t

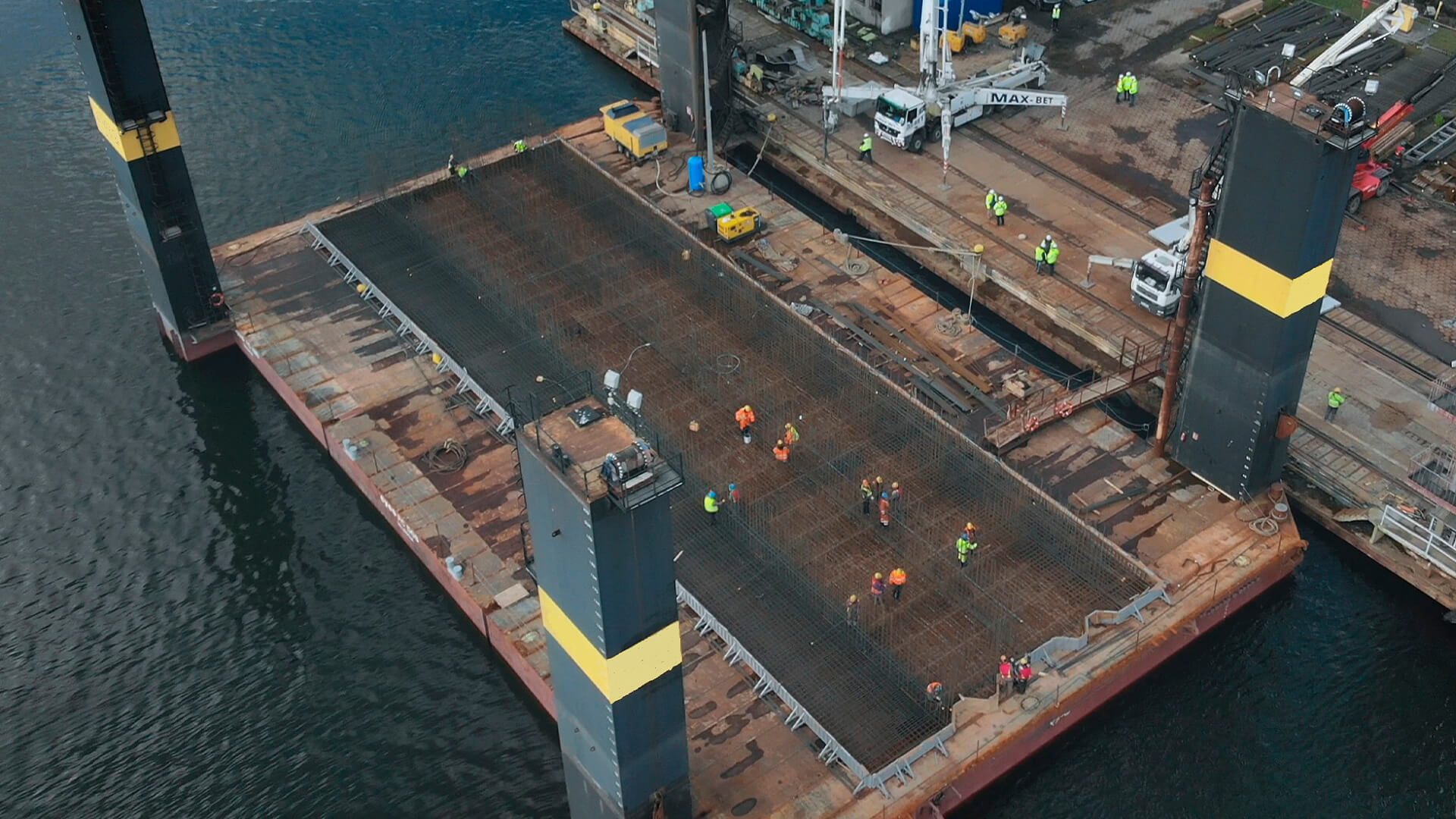

– Flytande betongkassuner: 38 stycken 48 meter långa enheter, 10 meter i balk och 13,40 meter i djup. Med antireflexfönster.
– Armerad betong HA-30: I kassuner 55.000 m3 och i överbyggnaden 25.000 m3.
– Murar för vågbrytare: 690 000 t
– Färdiga betongdelar i överbyggnad: 637 enheter.
– Prefabricerade havsväggar: 505 enheter.

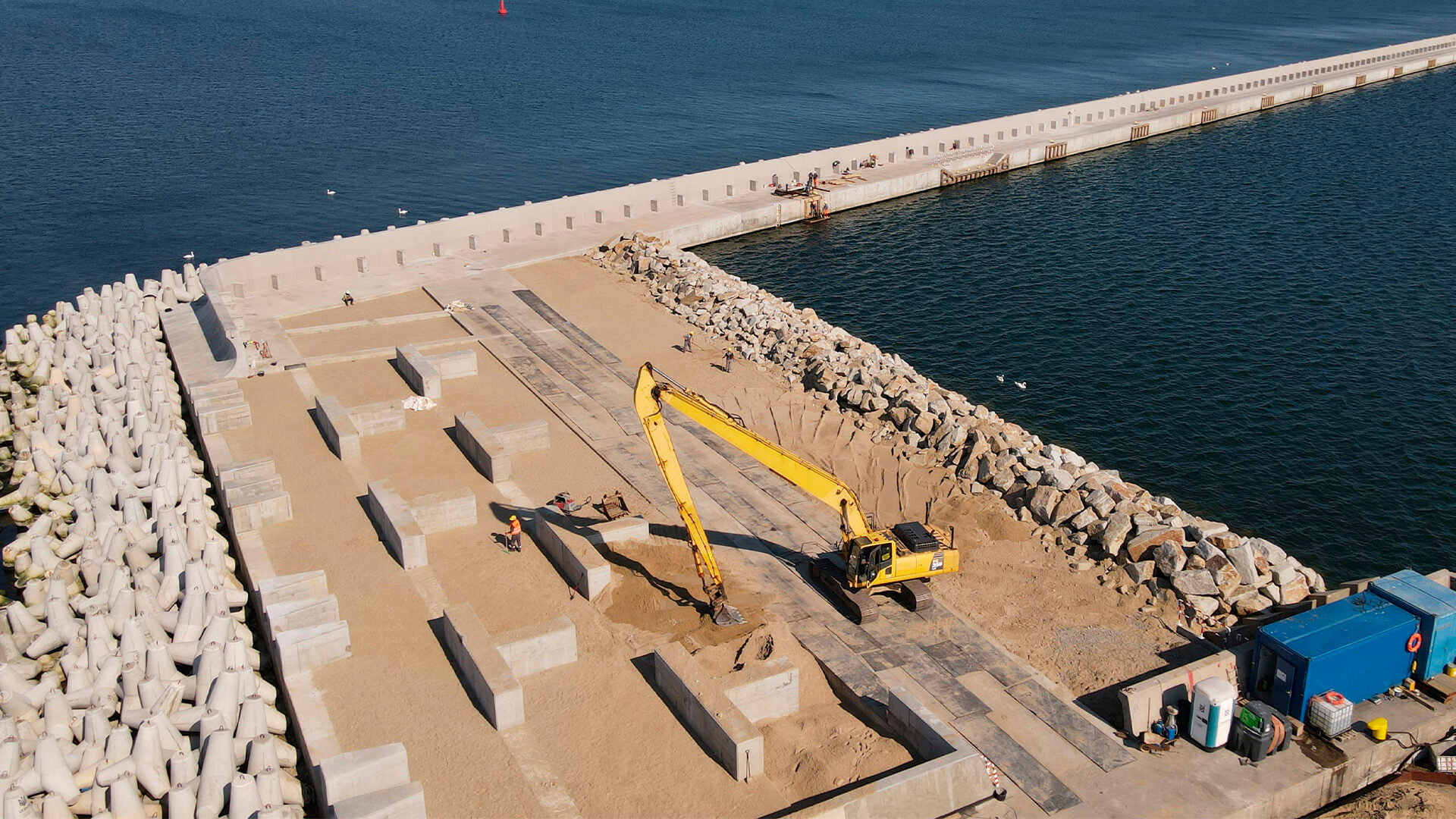

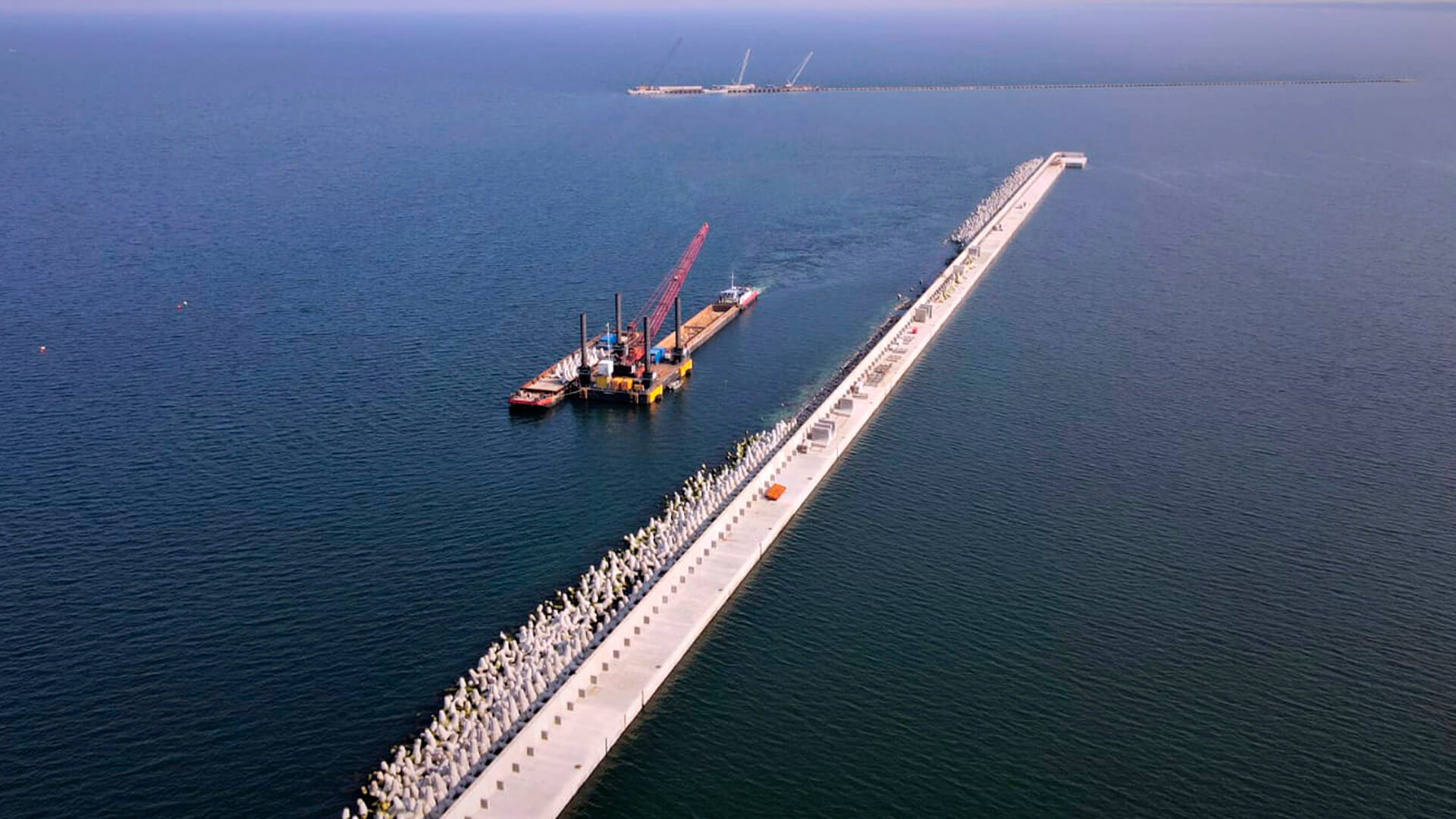

– Tetrapoder på 5 och 8 ton: 17 700 enheter.
– 70-ton pollare: 30 enheter.
