Land område och Kommersiella Kajer, Botafoc vågbrytare
Location
Islas Baleares, Spanien
Contracting entity
Baleares Port Authority
Execution date
37,5 månader
Budget
70.927.558,75 €

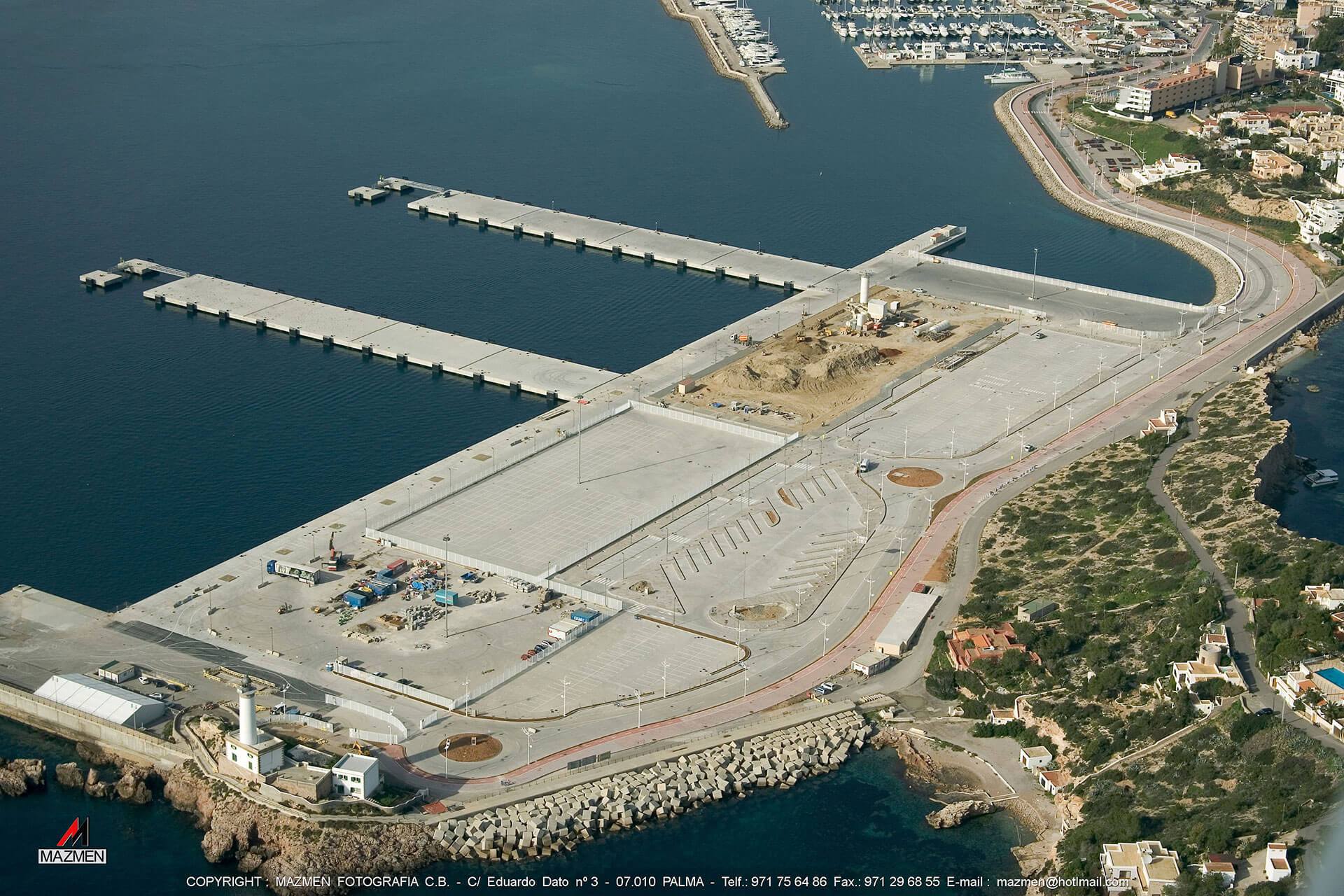

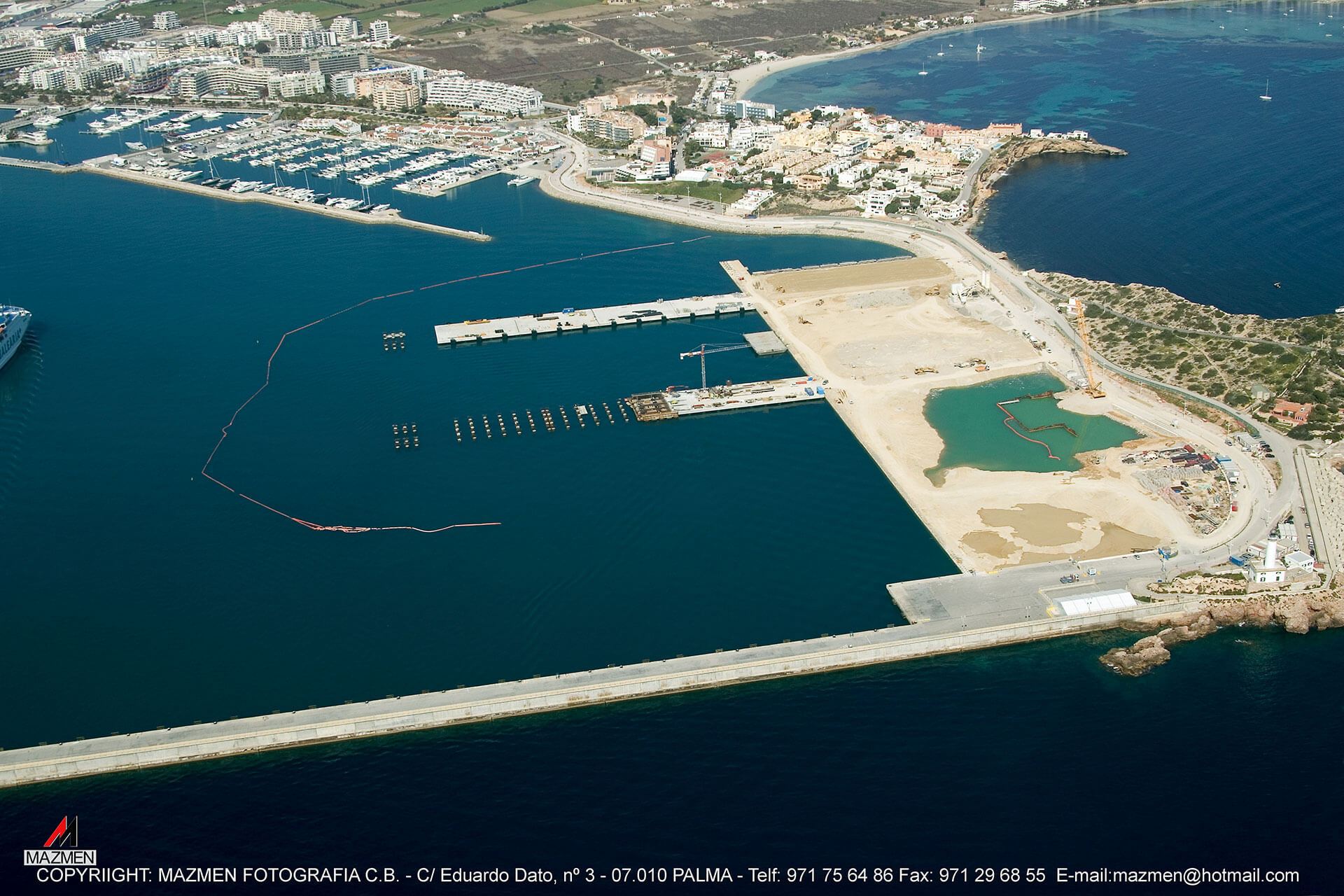

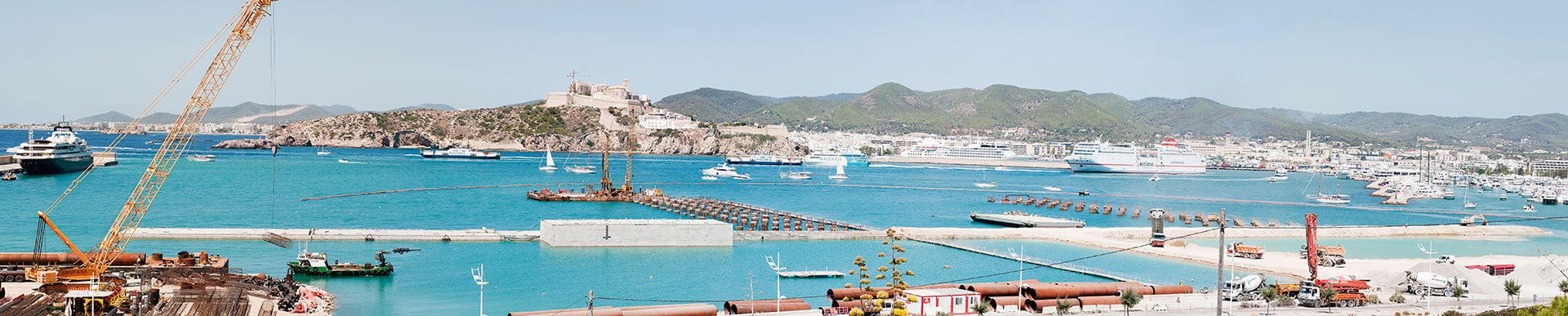

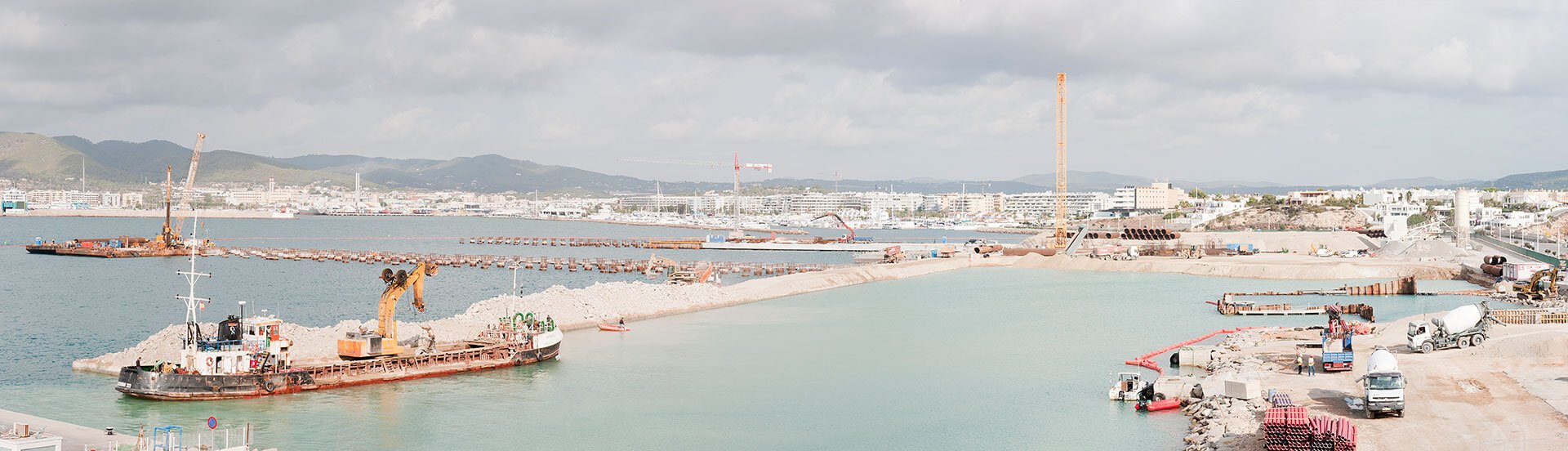

Byggandet av en ny kaj 487 meter lång, med 11 flytande armerade betong kassuner. Utformning av en öppen yta på 60 125 m2 begränsad av Botafoc Dock, den nya kajväggen och en grusad vattenbro. Utförande av två utskjutande bryggor, 200 meter långa och 30 m breda. Betongdäckskiva formad av balkar och övre skivor, grundad över armerade betongbalkar.
Kassuners kajväggar: 987 meter.
– Muddring: 484.634 m3
– Runda stenmassor som inklädnadslager, stenmaterial: 180.000 t.
– Betong till flytande kassuner: 11 enheter
– 5 enheter: längd – 41,7 meter, balk – 13,97 meter, djup – 11,60 meter
– 6 enheter: längd – 41,7 meter., balk – 15,27 meter, djup – 17,50 meter.
– Betong till kassuner: 19.429 m3
– Stålförstärkning av kassuner: 1.687.571 Kg.
– Bergfyllning av kassunvägg: 125.000 t.
– Klippstrålebetong: 8.752 m3
– Stålförstärkning av takbalk: 369.965 Kg.
Landyta/markberedd yta: 60.125 m2
– Granulär fyllning: 518.052 m3
– Förlastade mobila sanddynor
– Belagd väg, faciliteter och områdesyta
Transversala kajer: 2 x 200 meter.
– Pålar diam. 1.650 mm. : 304 enheter / 11.315 meter.
Obs! Designoptimering med Ostererg’s celler
– Stålförstärkning i pålar: 2.060.422 Kg.
– Betong på däckplatta: 12.523 m3
– Stålförstärkning på däckplatta: 2.403.175 Kg
