Bro i Badajoz, södra ringvägen
Location
Badajoz (Spanien)
Contracting entity
Extremaduras regionala regering
Execution date
Augusti 2019 - juli 2021
Budget
16 789 978,88 €
PROJEKTBESKRIVNING

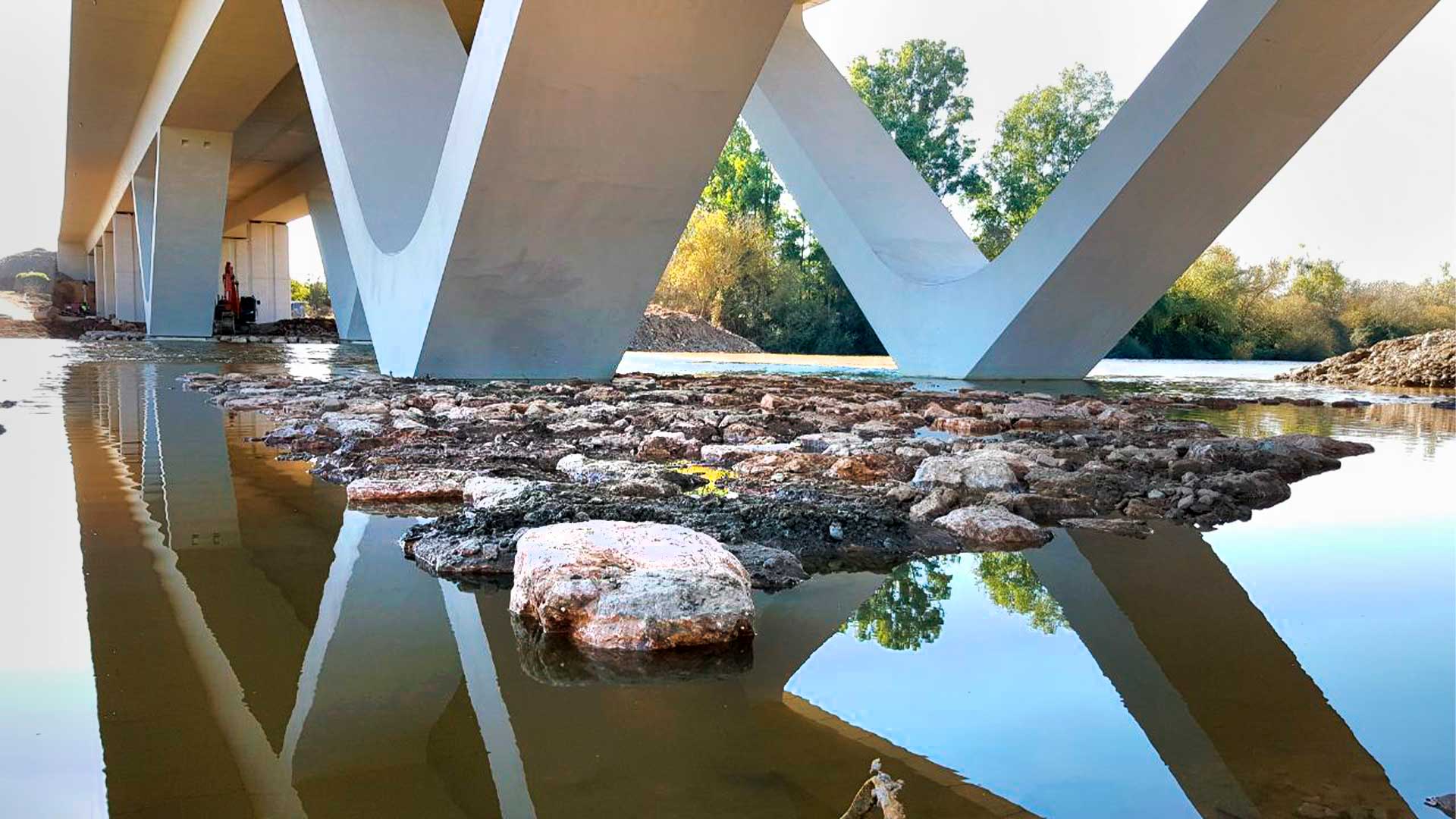

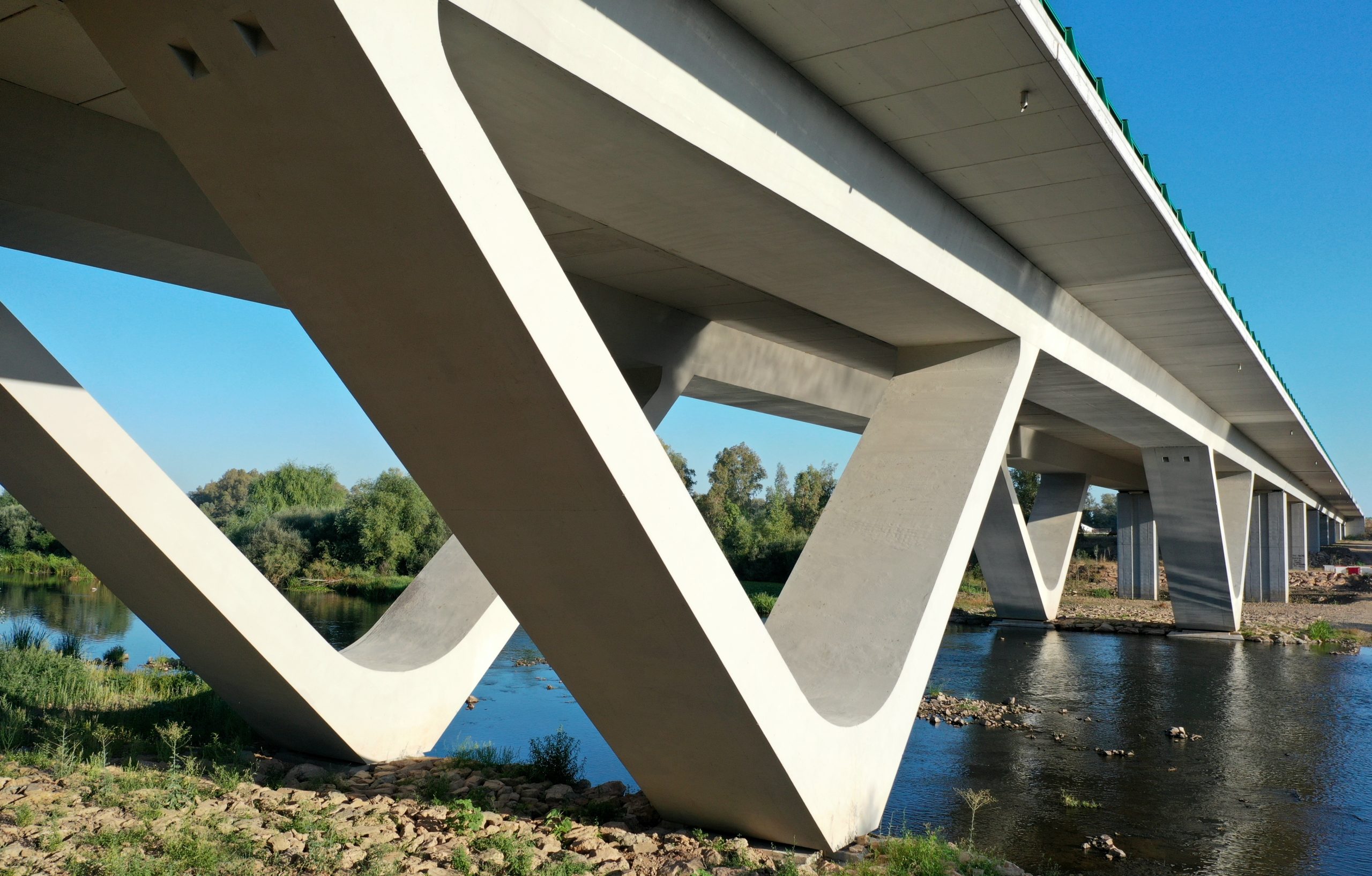

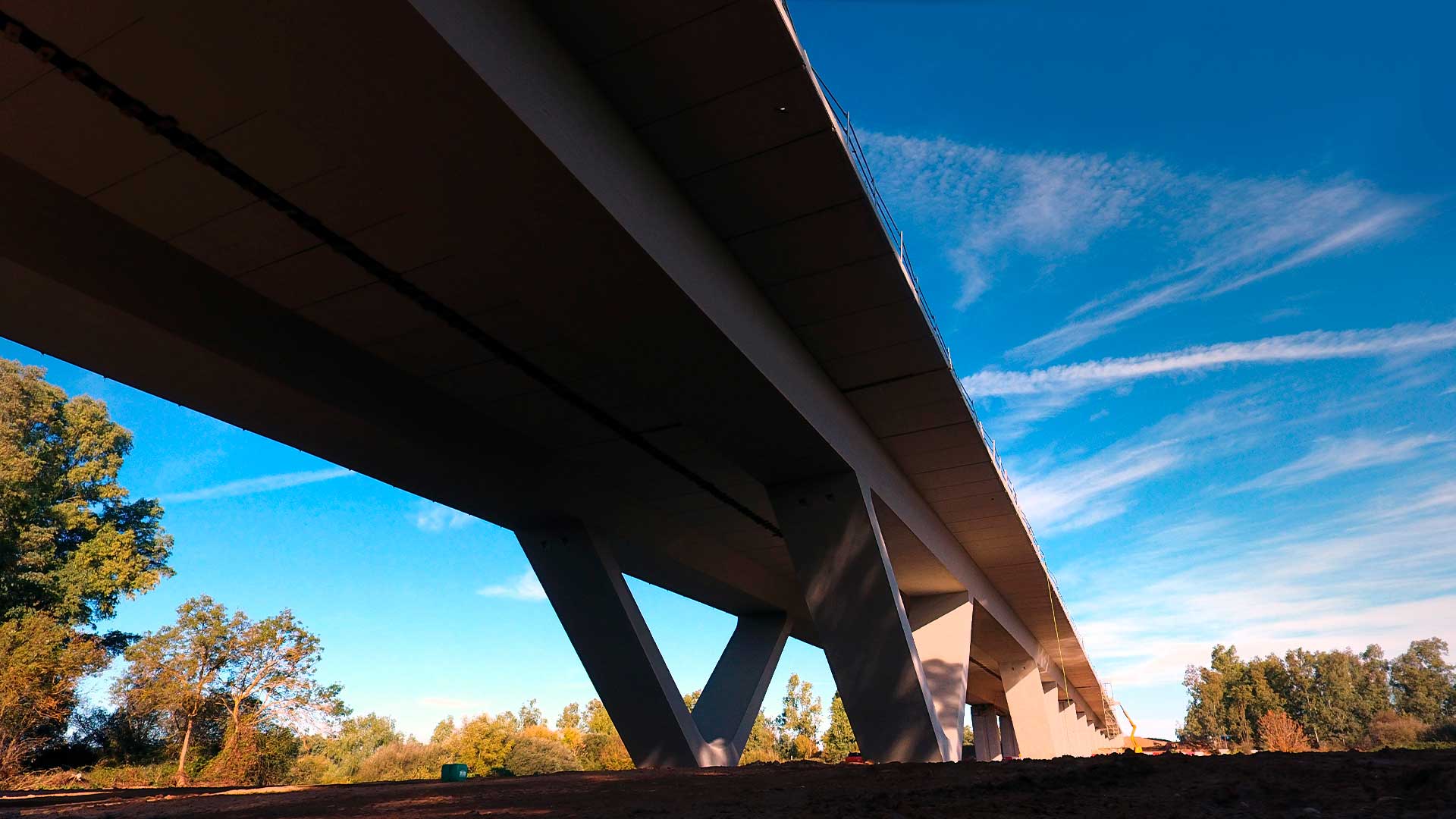

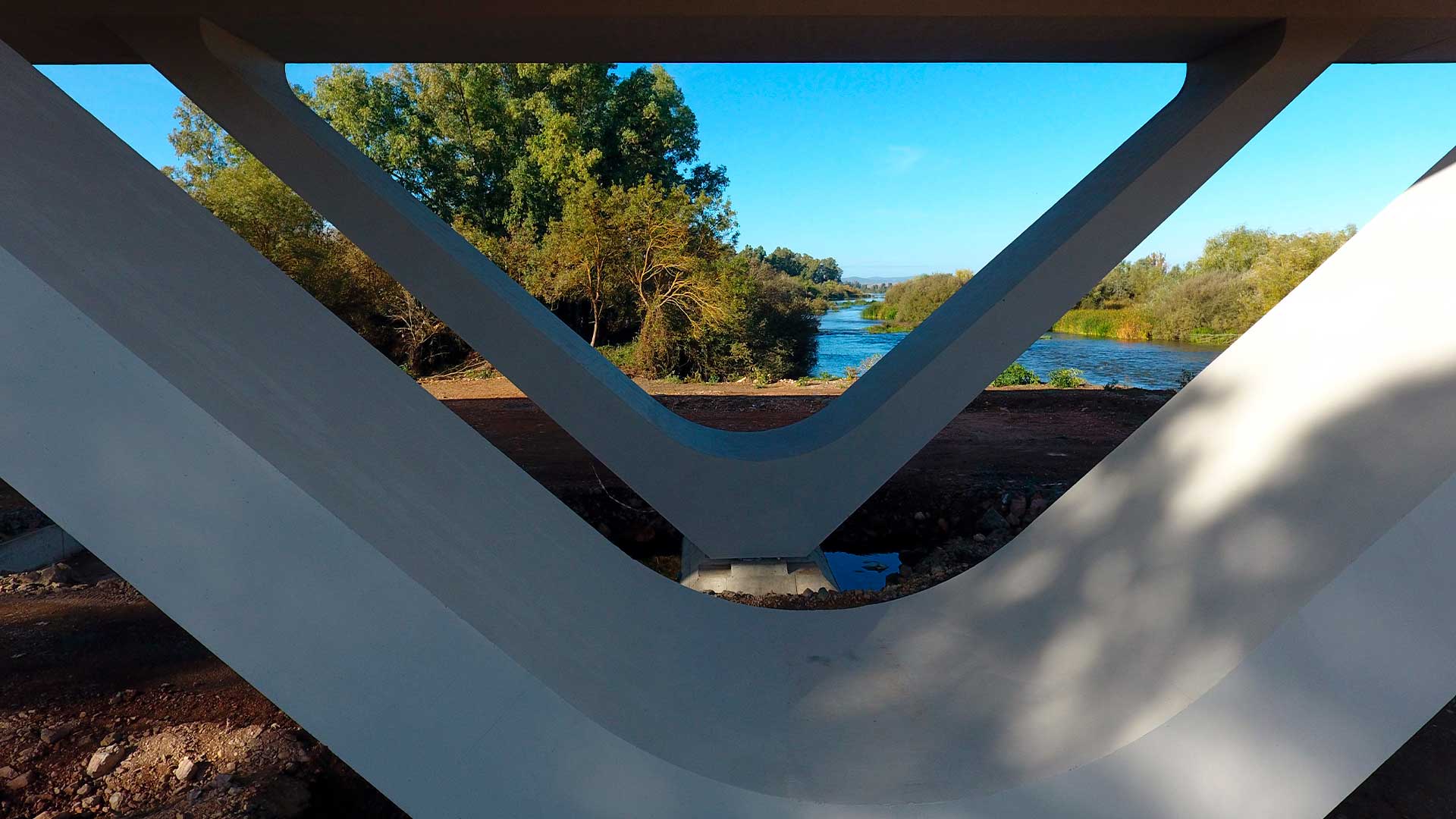

Projektet bestod av utförande av en viadukt över floden Guadiana, som är en del av södra ringvägen i staden Badajoz. Viadukten byggdes genom att kombinera isostatiska och hyperstatiska zoner. Utformningen bestod av 12 spann, 22 bryggor och 28 lådbalkar. Montering av fyra pyloner på flodbädden i ”V” -form
Byggfakta:
– Väglängd: 1,4 km.
– Tvärsnitt: 24 m, 2 körbanor på 7 m, inre vägren på 1 m, yttre vägren på 2,5 m, motfyllning 1,1 m och en 2 m bred mittremsa.
– Anslutning till regionvägen EX-117, genom bygge av en rondell med två anslutande vägar.
– Volym på vägbanken: 328 000 m3.
– ”Camino del Álamo ”korsning med gångtunnel, utformad med platta gjutformar.
– Korsning av lokalväg BA-021, i form av en gångtunnel med ett däck och två lådbalkar fästa på fundament av armerad jord.
– Huvudelement:

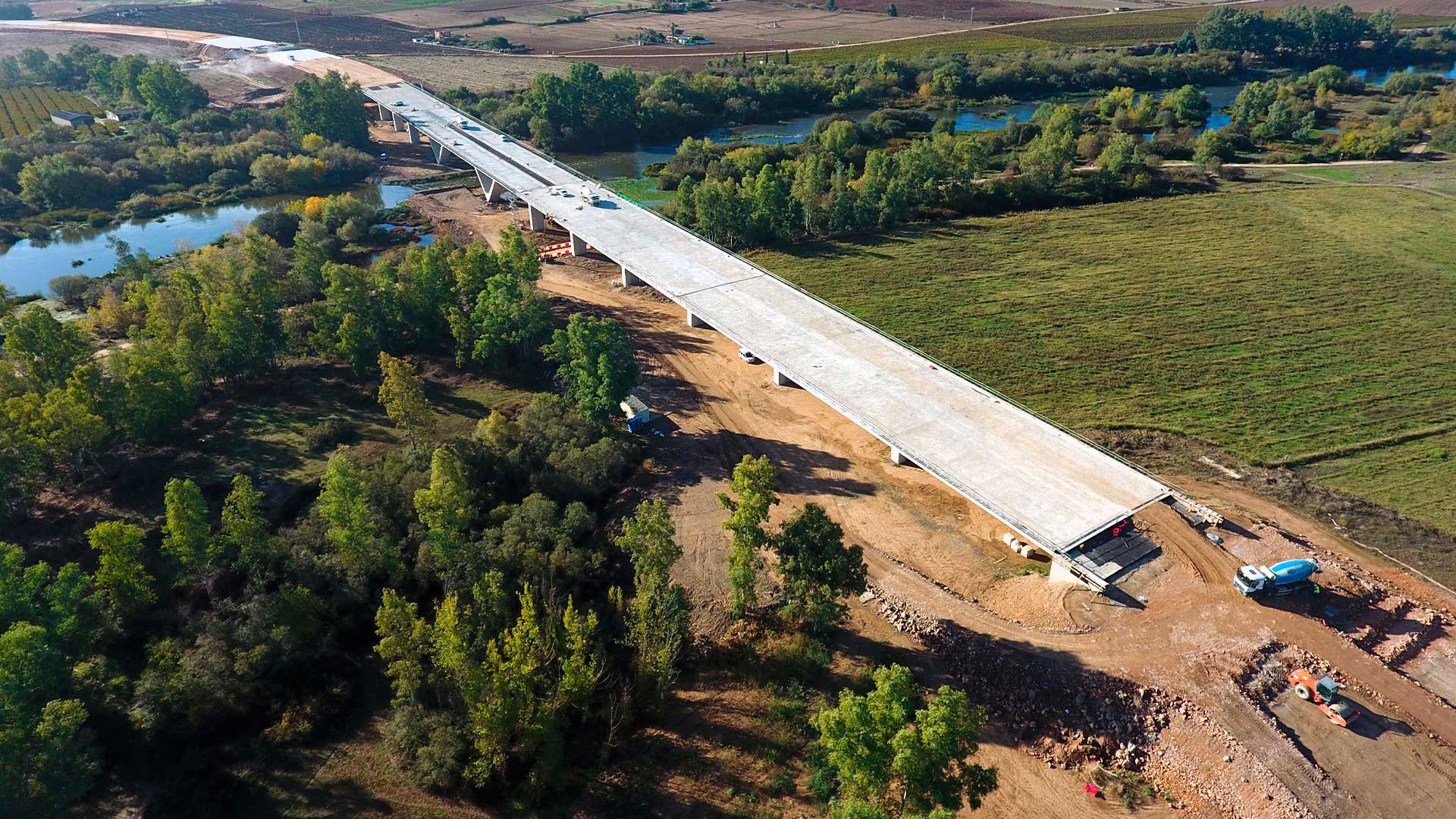

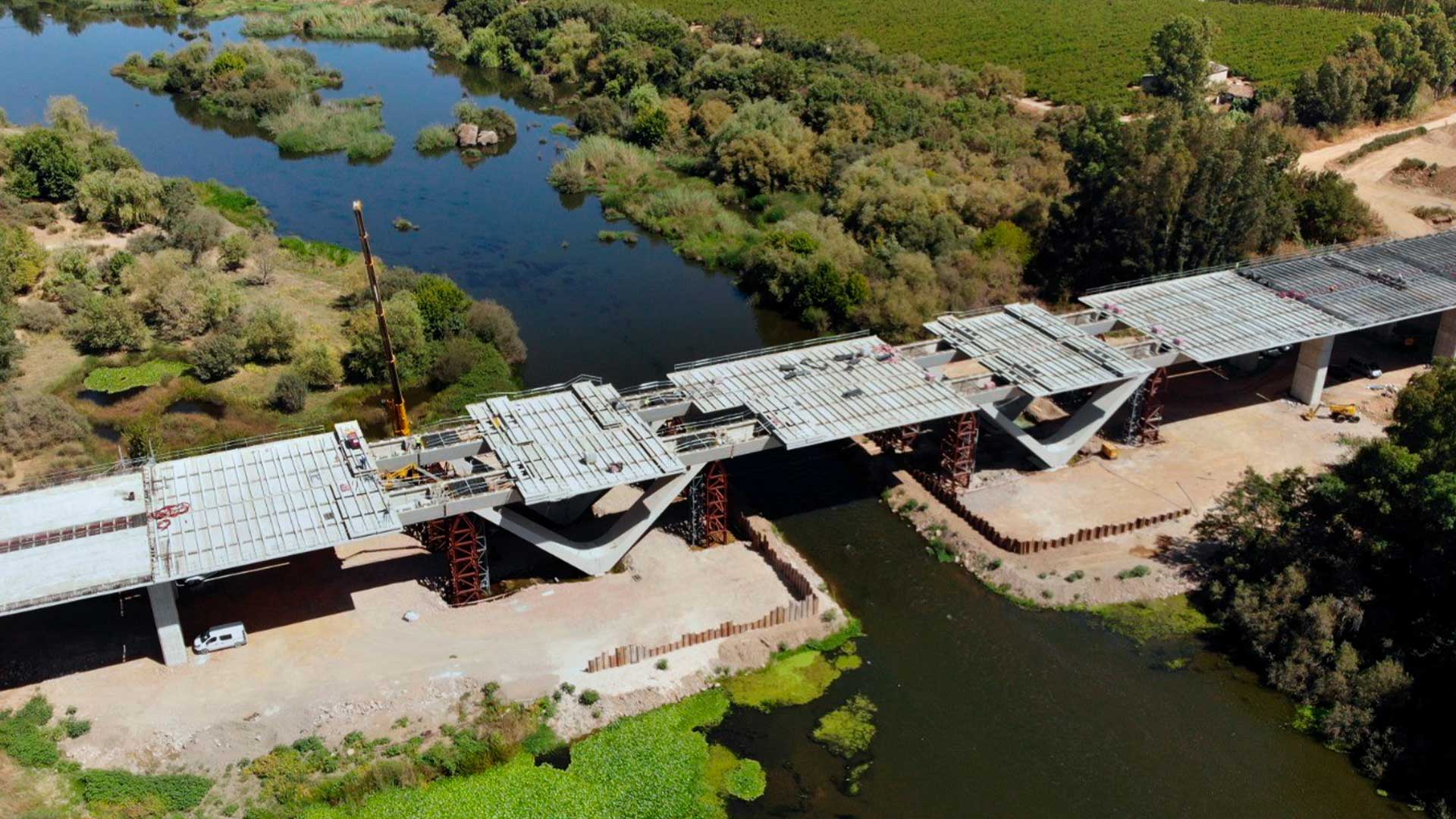

· 420 meter lång viadukt över floden Guadiana mellan KP-203 och KP 623; med lådbalkdäck med en armerad, platsgjuten betongplatta.
· Fundament grundlagda på pålar (96 st) och bryggor med 1 000, 1 300 och 1 500 mm i diameter. Längderna mellan fundamenten varierade mellan 7,2 och 22,2 meter.
